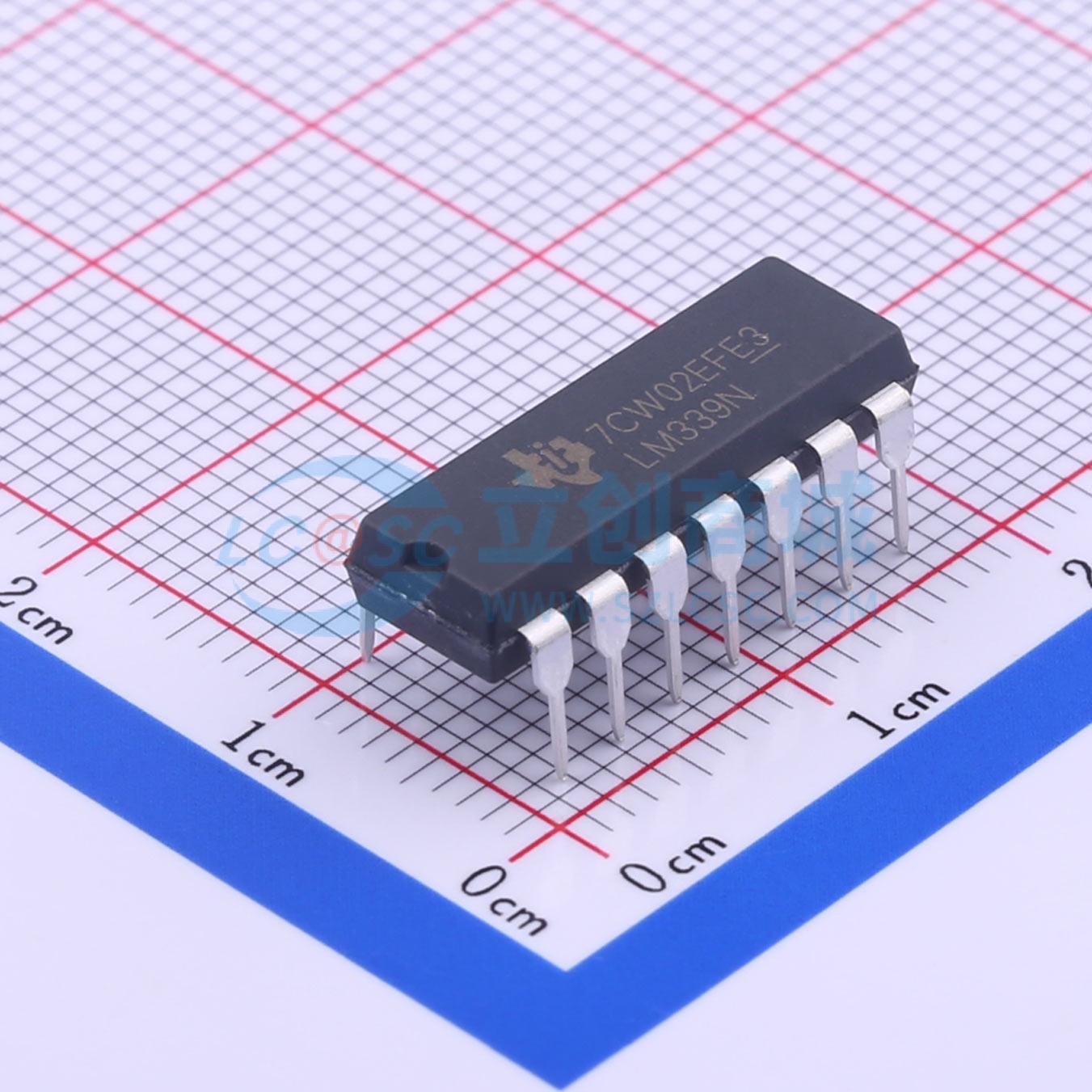

LM339N
LM339N
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM339 四路差分比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM339N
- 商品编号
- C34885
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 输入失调电压(Vos) | 5mV | |
| 输入偏置电流(Ib) | 250nA | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2V~30V；1V~15V | |
| 输出类型 | 开集 | |
| 输出模式 | - | |
| 每个通道供电电流 | 2.5mA | |
| 工作温度 | 0℃~+70℃ |
商品概述
这些器件由四个独立的电压比较器组成，设计用于在宽电压范围内由单电源供电运行。也可以使用双电源供电，只要两个电源之间的差值在2 V至36 V之间，并且VCC比输入共模电压至少正1.5 V。功耗电流与电源电压无关。输出可以与其他集电极开路输出连接，以实现线与关系。
商品特性
- 宽电源电压范围 单电源：2 V至36 V（非V后缀器件测试至30 V，V后缀器件测试至32 V） 双电源：±1 V至±18 V（非V后缀器件测试至±15 V，V后缀器件测试至±16 V）
- 低输入偏置电流：25 nA（典型值）
- 低输入失调电流：3 nA（典型值）（LM139）
- 低输入失调电压：2 mV（典型值）
- 共模输入电压范围包含地
- 差分输入电压范围等于最大额定电源电压：±36 V
- 低输出饱和电压
- 输出与TTL、MOS和CMOS兼容
