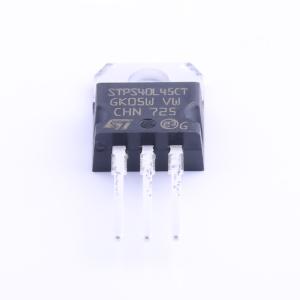

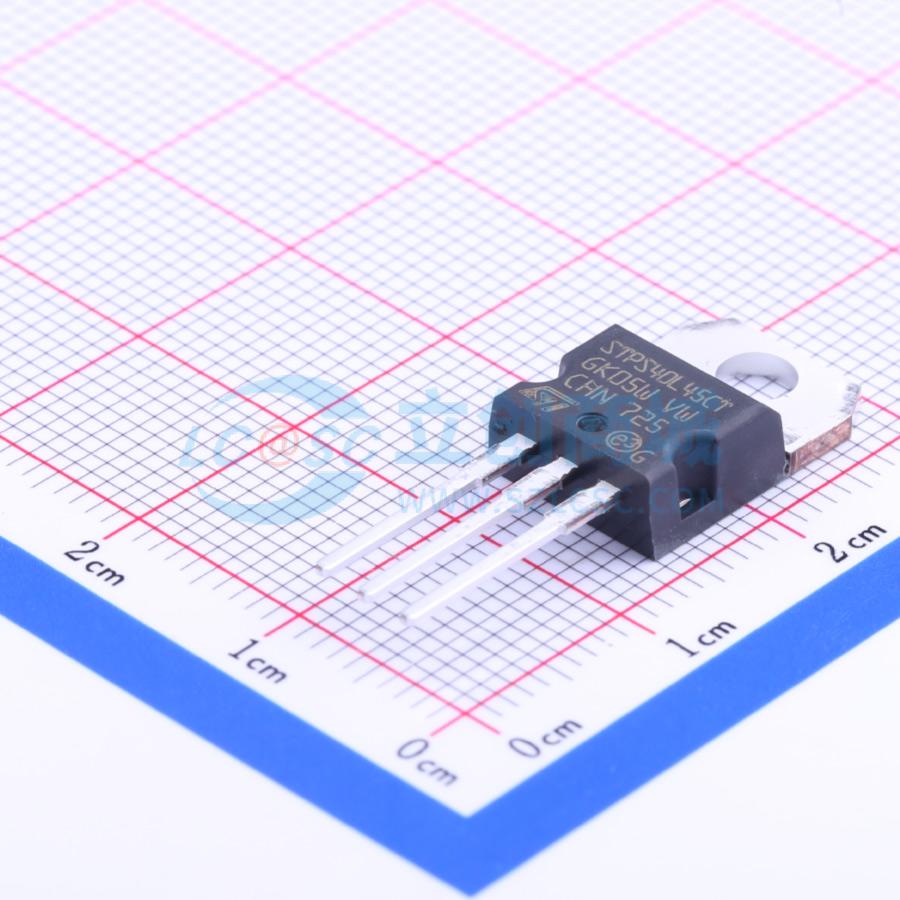

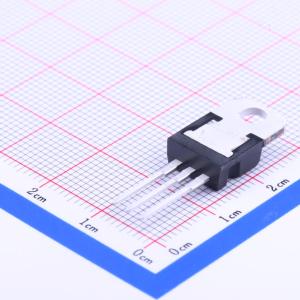

温馨提醒：图片仅供参考，商品以实物为准
STPS40L45CT
电压:45V 电流:20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 45 V、40 A双路低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS40L45CT
- 商品编号
- C34996
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 530mV@20A | |
| 直流反向耐压(Vr) | 45V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 20A | |
| 反向电流(Ir) | 600uA@45V | |
| 非重复峰值浪涌电流 (Ifsm) | 220A |
商品概述
双中心抽头肖特基势垒整流器，适用于高频开关模式电源和DC-DC转换器。采用TO-220AB、TO-247和D²PAK封装。环氧树脂符合UL94 V0标准。冷却方式为传导（C）。TO-220AB封装的推荐扭矩值为0.4至0.6 N·m；TO-247封装的推荐扭矩值最大为0.55至1.0 N·m。评估传导损耗可使用公式：P=0.28×IF(AV)+0.0105×IF²(RMS)。避免单个二极管在自身散热片上热失控的条件为dPtot/dTj <1/Rth(j-a)。当同时使用二极管1和2时，二极管1的结温变化ΔTj(二极管1)=P(二极管1)×Rth(j-c)(每二极管)+P(二极管2)×Rth(c)。脉冲测试条件：tp=380μs，8<2%。
商品特性
- 低正向压降，传导损耗极小
- 低开关损耗，允许高频工作
- 雪崩能力已指定
应用领域
- 高频开关模式电源
- DC-DC转换器
- 低压高频逆变器
- 续流应用
- 极性保护应用
