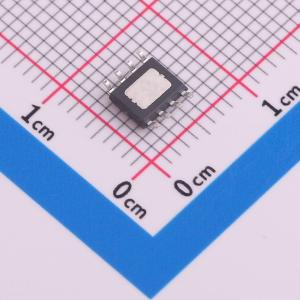

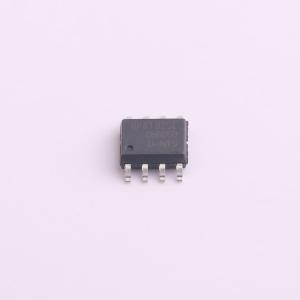

温馨提醒：图片仅供参考，商品以实物为准
GP8102SL-TC50-EW
GP8102SL-TC50-EW 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 数据转换器PAC PWM，4-20mA/0-20mA (0.05%)
- 品牌名称
- Linearin(先积集成)
- 商品型号
- GP8102SL-TC50-EW
- 商品编号
- C3035627
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 9V~36V |
商品概述
GP8102SLL是一个PWM信号转模拟信号转换器，相当于一个PWM信号输入，模拟信号输出的DAC。并且输出电流线性度达到10.1%。
商品特性
- 将0%-100%占空比的PWM信号输入，线性转换成电流信号输出，选取合适的采样电阻Rs = 100Ω，输出电流为0 - 25mA的模拟电流输出。输出电流|OUT = DPWM * 2.5V/Rs，其中DPWM为输入PWM信号的高电平占空比，Rs为采样电阻。
- 输入信号范围0%-100%
- 输入PWM信号的频率范围: 50Hz to 50KHz
- 输入PWM信号高电平：2.7V - 5.5V
- 输出电流误差：<0.1% (经过两点校准TPY)
- 输出电流线性度误差: -0.1% TPY
- 电源电压：9V - 36V
- 功耗：<1mA
- 启动时间：<2ms
- 工作温度：-40°C to 85°C
应用领域
- 传感器
- 工业控制
- 工业模拟信号隔离
