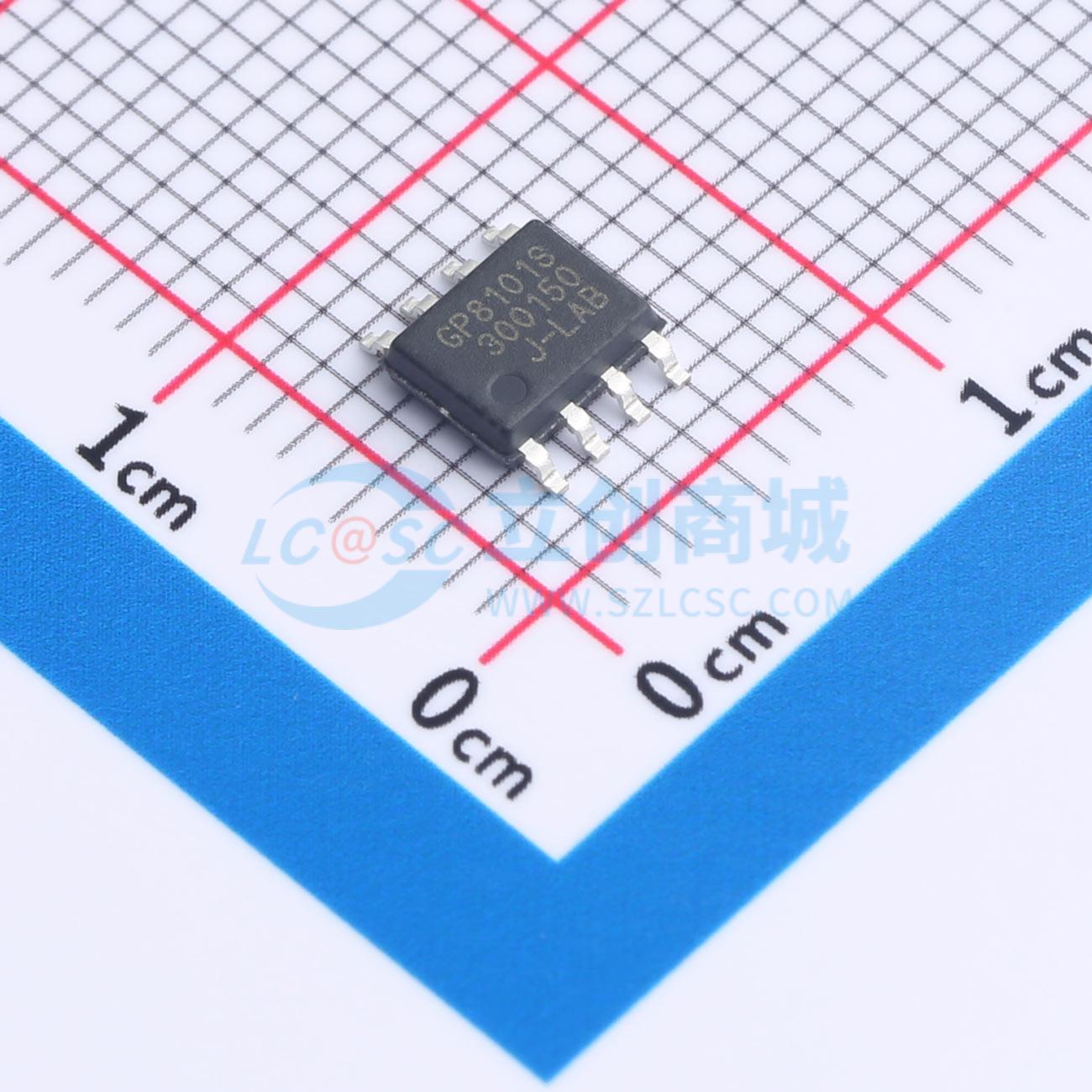

GP8101S-TC50-EW
数据转换器PAC 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 数据转换器PAC PWM,0-5V/0-10V (0.1%)
- 品牌名称
- Linearin(先积集成)
- 商品型号
- GP8101S-TC50-EW
- 商品编号
- C3035619
- 商品封装
- ESOP-8
- 包装方式
- 管装
- 商品毛重
- 0.156克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 工作电压 | 9V~36V | |
| 稳定时间 | 2ms |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
GP8101S是一个PWM信号转模拟信号转换器，相当于一个PWM信号输入，模拟信号输出的DAC。此芯片可以将占空比为0%到100%的PWM信号线性转换成0 - 5V或者0 - 10V的模拟电压，并且输出电压精度小于0.2%。10V校正电压默认为10.05V。
商品特性
- GP8101S将0%-100%占空比的PWM信号输入，线性转换成0 - 5V或者0 - 10V的模拟电压输出
- 输入信号范围0%-100%
- 输入PWM信号的频率范围: 50Hz to 50KHz（小于50Hz请联系先积）
- 输入PWM信号高电平：2.7V - 5.5V
- 输出电压误差：<0.2%
- 输出电压线性度误差：0.1% TPY
- 输出短路保护，输出脚与地短路时芯片进入保护模式停止输出
- 电源电压：9V - 36V
- 功耗：<2mA
- 启动时间：<2mS
- 工作温度：-40°C to 85°C，-40°C to 125°C
应用领域
- 马达调速
- LED调光
- 逆变器
- 电源工业模拟信号隔离
