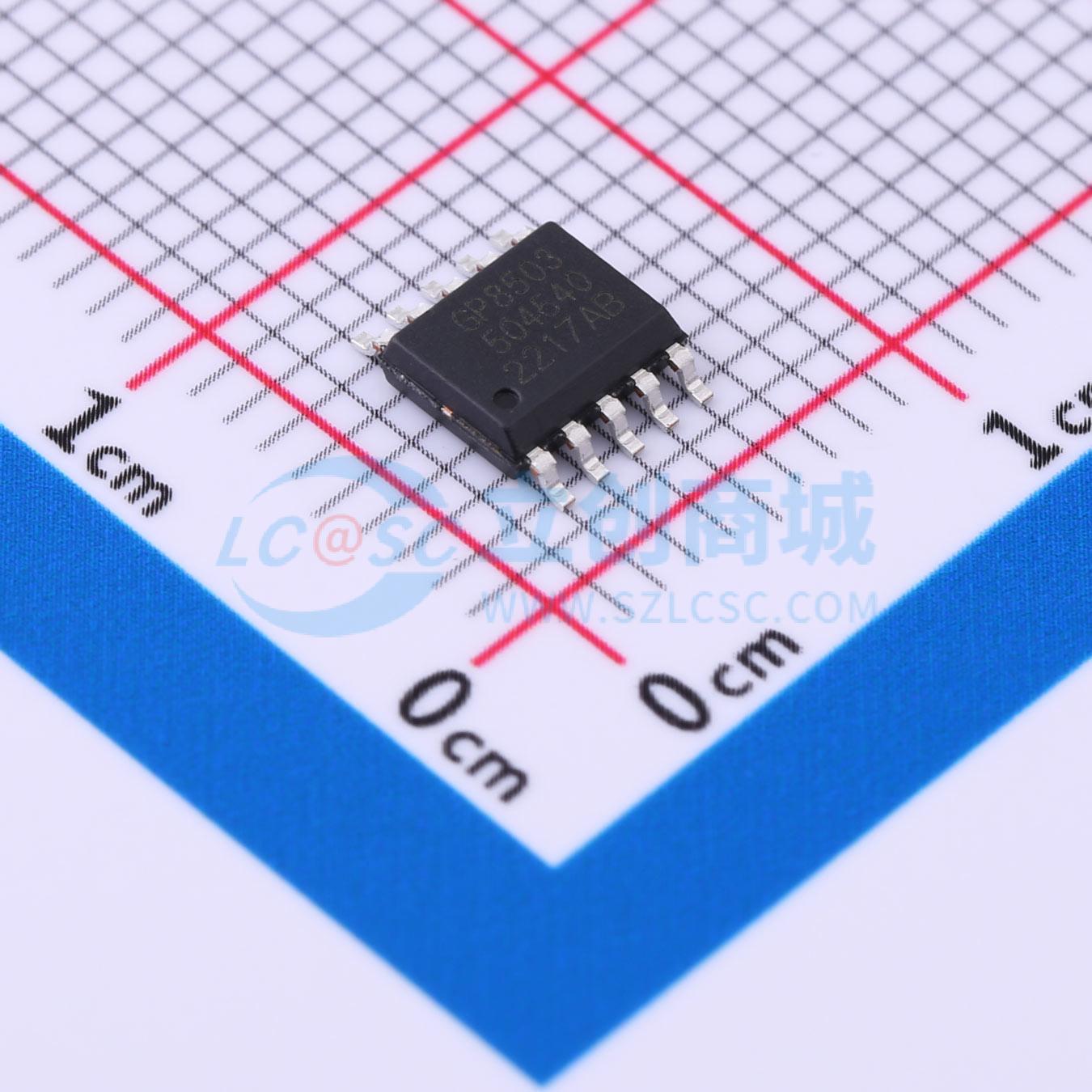

温馨提醒：图片仅供参考，商品以实物为准
GP8503-TC50-EW
GP8503-TC50-EW 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Linearin(先积集成)
- 商品型号
- GP8503-TC50-EW
- 商品编号
- C3035671
- 商品封装
- ESOP-10
- 包装方式
- 编带
- 商品毛重
- 0.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 2 | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 2ms | |
| 输出类型 | 电压-缓冲 | |
| 工作温度 | -40℃~+85℃ |
商品概述
GP8503是一个I2C信号转模拟信号转换器DAC。此芯片可以将I2C信号的双路数据线性转换成0-2.5V或者0-VCC的双路模拟电压，并且输出电压线性度达到10.1%。
商品特性
- 通过I2C信号输入，将双路数据线性转换成0-2.5V或者0-VCC的双路模拟电压输出
- 内置12bit DAC输出电压误差：<0.1%（通过两点校准TPY）
- 输出电压线性度误差：0.1%（TPY）
- 输出短路保护，输出脚与地短路时芯片进入保护模式停止输出
- 电源电压：2.7V - 5.5V
- 功耗：<4mA
- 启动时间：<2ms
- 工作温度：-40°C to 85°C
应用领域
- 通用信号转换
- 马达调速
- LED调光
- 逆变器、电源
- 工业模拟信号隔离
