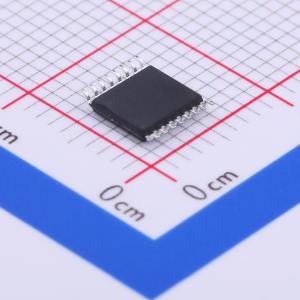

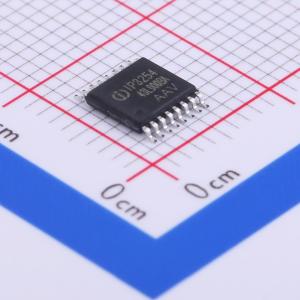

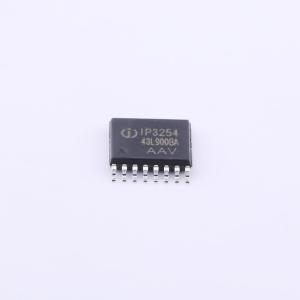

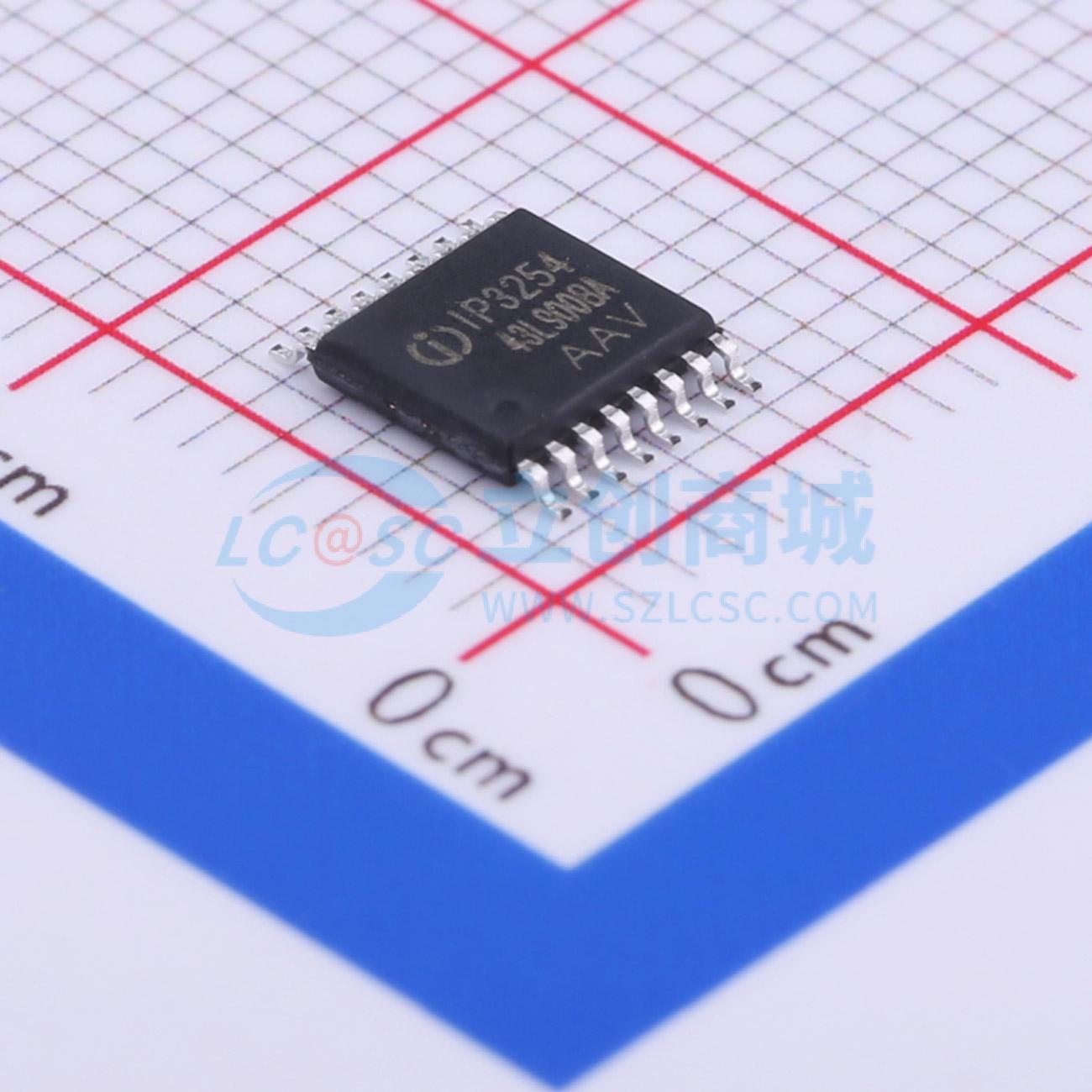

IP3254AAV

IP3254 系列内置高精度电压检测电路和延迟电路，是用于 3 节或 4 节串联锂离子/聚合物可充电电池保护的 IC。通过 SEL 端子的切换，可用来保护 3 节或 4 节串联电池。IP3254 支持充电过流保护。内置均衡电路，不需要任何外围元件即可实现电池充放电均衡；并且还可以外扩 MOS 管增大均衡电流。

• 高精度电压检测保护：
  • 过充检测电压：3.500V ~ 4.100V，step 50mV；4.100V ~ 4.575V，step 25mV，精度 ±25mV
  • 过充恢复电压：3.450V ~ 4.050V，step 100mV；4.050V ~ 4.400V，step 50mV，精度 ±100mV
  • 过放检测电压：1.800V ~ 2.100V，step 50mV；2.100V ~ 3.000V，step 100mV，精度 ±80mV
  • 过放恢复电压：2.000V ~ 3.100V，step 100mV，精度 ±100mV
  • 三段过电流检测功能：
    • 过电流检测电压 1：0.03V ~ 0.34V，step 10mV，精度 ±25mV
    • 过电流检测电压 2：0.35V ~ 0.70V，step 50mV，精度 ±50mV
    • 短路检测电压：1.20V 固定值，精度 ±0.3V
• 通过外接电容可设置过充电检测延迟时间、过放电检测延迟时间和过流检测延迟时间 1（过流检测延迟时间 2 和短路检测延迟时间内部分别固定为 1ms 和 200μs）
• 充电过流保护功能：
  • 检测电压：0.03V ~ 0.34V，step 10mV
  • 精度 ±25mV
• 内置电池均衡功能：
  • 支持外扩 MOS 管增大均衡电流
  • 均衡开启电压：3.4V ~ 3.9V，step 25mV；3.9V ~ 4.45V，step 50mV，精度 ±30mV
• 封装：TSSOP16

• 锂离子可充电电池组
• 聚合物可充电电池组
