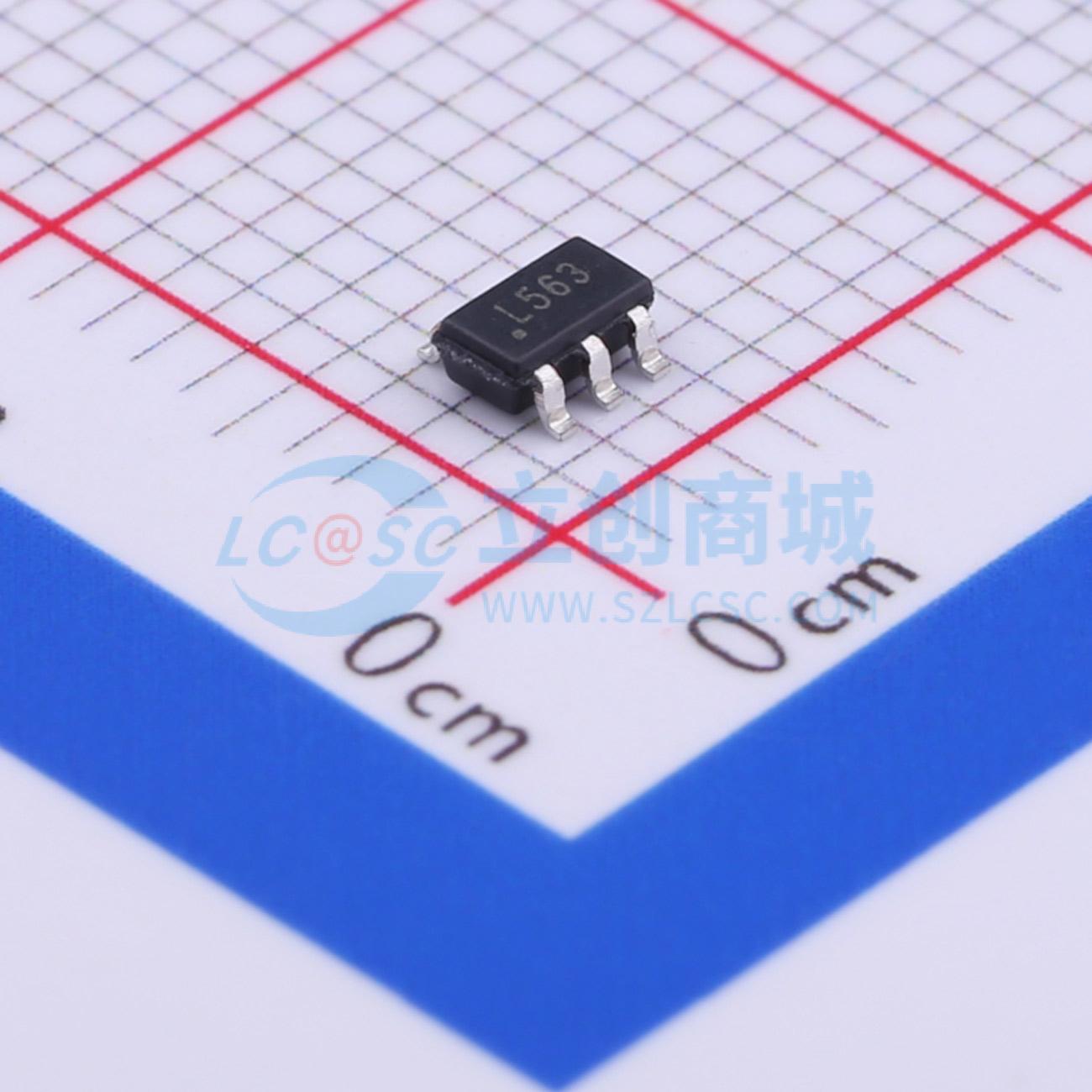

温馨提醒：图片仅供参考，商品以实物为准
APL5156BI-TRG
APL5156BI-TRG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APL5156BI-TRG
- 商品编号
- C384593
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | - | |
| 工作电压 | 25V | |
| 输出电流 | 150mA | |
| 压差 | 1.9V@(150mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 70uA | |
| 特性 | 软启动；过流保护；反接保护；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 |
商品概述
一款低接地电流线性稳压器，输入电压范围为6.5V至25V，输出电流最高可达150mA。在150mA负载下，典型压差仅为1.9V。这种高电压与低接地电流的组合，使其非常适合使用2节或3节锂离子电池输入的USB和便携式设备。
该稳压器搭配铝电解电容、钽电容和陶瓷电容时均能保持稳定。为确保稳定性，需使用2.2μF或更大容量的电容。
它具备多种保护功能，包括过温保护、限流保护、反接保护和反向漏电保护，可防止器件出现热过载、电流过载、电池反接以及输出电流倒灌至VIN的情况。该稳压器提供微型SOT - 23 - 5、SOT - 89和SOP - 8P封装。
商品特性
- 宽工作电压范围：6.5V~25V
- 超低接地电流：70μA
- 高输出精度：全温度范围内±2%
- 出色的负载/线性瞬态响应
- 低压差：150mA负载下为1900mV
- 固定输出电压可选5V/3.3V，或可调输出电压
- 内置反接保护
- 内置反向漏电保护
- 内置限流保护
- 内置过温保护
- 关断电流为零
- 内置软启动功能，全温度范围内0.5ms~1.5ms（最大值）
- 上电复位（POR）方案，防止输出电压尖峰
- 搭配铝电解电容、钽电容或陶瓷电容时均能保持稳定
- 提供SOT - 23 - 5、SOT - 89和SOP - 8P封装，有无铅环保器件可供选择（符合RoHS标准）
应用领域
- USB电源
- 笔记本电脑和便携式计算机的备用电源
- 高压电池的逻辑电源
- 电池供电系统
