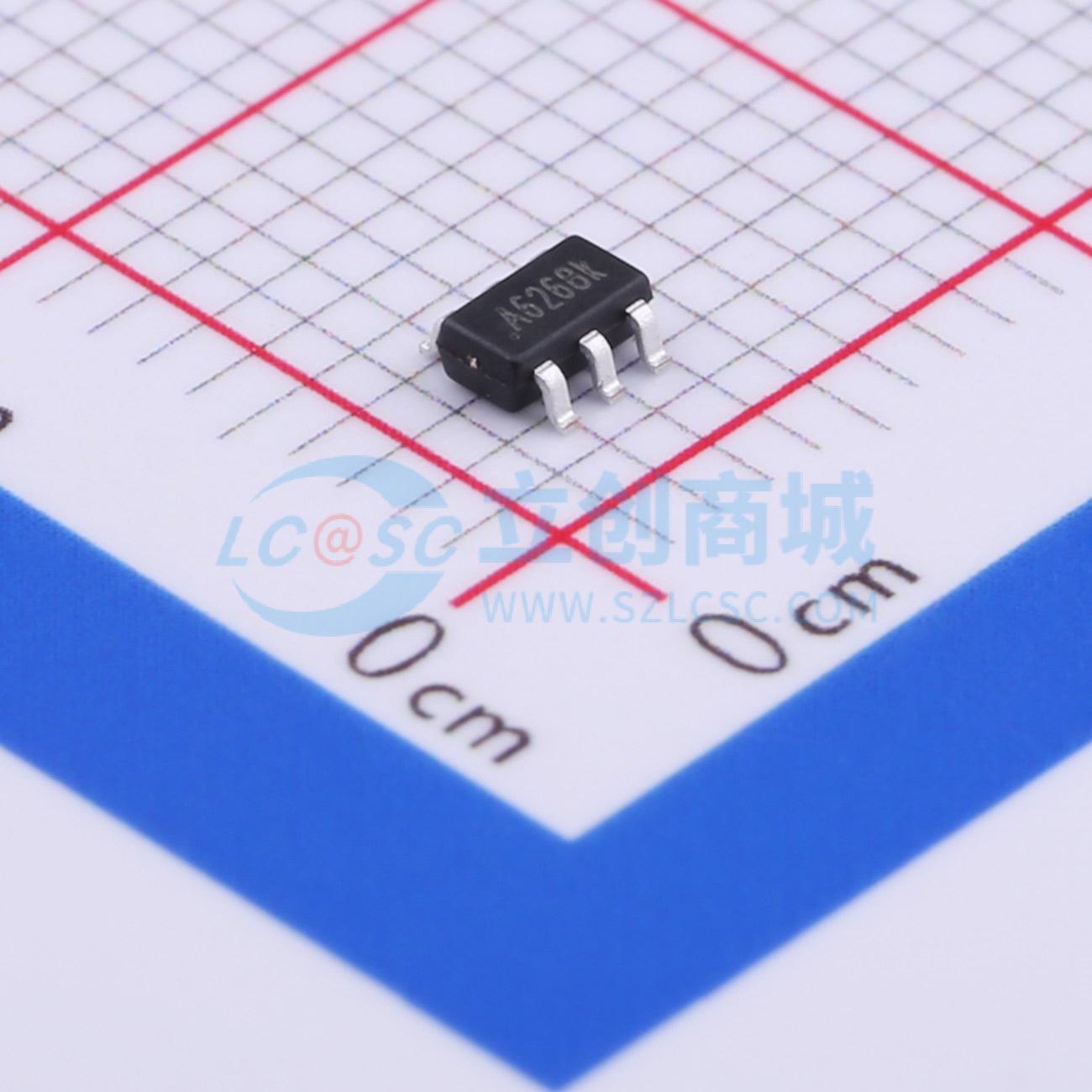

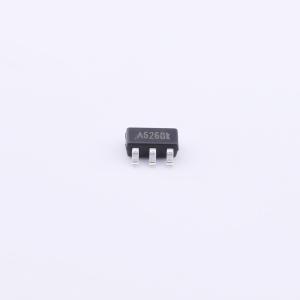

温馨提醒：图片仅供参考，商品以实物为准
MT2496
降压型 3A 4V~18V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MT2496是一款完全集成的高效率3A同步整流降压转换器,具有750kHz开关频率,输入电压范围为4V至18V,输出电流为3A。该器件支持PWM和PFM模式,提供过流保护和热关断功能,工作温度范围为-40°C至85°C。
- 品牌名称
- 西安航天民芯
- 商品型号
- MT2496
- 商品编号
- C384594
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~18V | |
| 输出电压 | 600mV~6V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
该器件是一款采用恒定导通时间控制模式的3A同步降压转换器，内部集成两个N沟道MOSFET。此控制模式具备卓越的瞬态响应性能，且无需外部补偿元件。其专用内部电路设计允许使用低等效串联电阻的陶瓷输出电容器。该转换器采用伪固定频率控制，工作频率约为750KHz。它具备使能控制、过流与短路保护功能，后者采用谷值电流限制方式，并在检测到短路时进入打嗝模式。输出电压可通过外部电阻分压器进行设定。印刷电路板布局需注意减小高频电流环路面积，并妥善处理开关节点与反馈网络布线以优化性能并减少电磁干扰。
商品特性
- 恒定导通时间工作模式
- 超快瞬态响应
- 可使用低等效串联电阻陶瓷电容器
- 低输出纹波
- 0.6V参考电压
- 输出电压范围：0.6V至6V
- 3A输出电流能力
- 轻载至重载效率高（5V输出时约750KHz伪固定频率）
- 轻载模式切换
- 4V至18V输入电压范围
- 内部集成软启动
- 逐周期谷值电流限制
- 内部集成补偿网络
- TSOT23-6封装
应用领域
- 数字电视
- 家庭网络终端
- 数字机顶盒
- 数字用户线路调制解调器
