温馨提醒：图片仅供参考，商品以实物为准

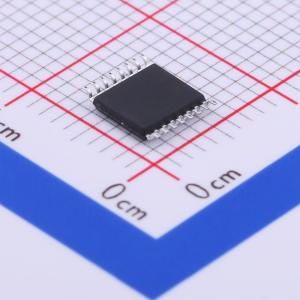

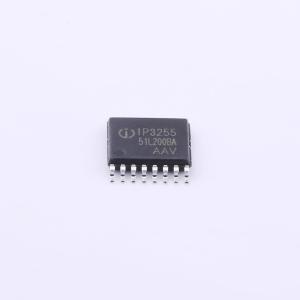

IP3255AAV
IP3255AAV
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- INJOINIC(英集芯)
- 商品型号
- IP3255AAV
- 商品编号
- C384571
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | -300mV~26V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | 2.7V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 3~4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+80℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 20uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；电芯均衡；过充保护；过放保护；短路保护 |
商品概述
IP3255 系列内置高精度电压检测电路和延迟电路，是用于 3 节或 4 节串联锂离子/聚合物可充电电池保护的 IC。通过 SEL 端子的切换，可用来保护 3 节或 4 节串联电池。内置充放电 NTC 高低温保护功能。
商品特性
- 高精度电压检测保护
- 过充检测电压：3.500V ~ 4.100V, step 50mV；4.100V ~ 4.575V, step 25mV，精度 ±25mV
- 过充恢复电压：3.450V ~ 4.050V, step 100mV；4.050V ~ 4.400V, step 50mV，精度 ±100mV
- 过放检测电压：1.800V ~ 2.000V, step 50mV；2.000V ~ 2.900V, step 100mV，精度 ±80mV
- 过放恢复电压：2.000V ~ 3.100V, step 100mV，精度 ±100mV
- 过电流检测电压 1：0.03V ~ 0.34V, step 10mV，精度 ±25mV
- 过电流检测电压 2：0.35V ~ 0.70V, step 50mV，精度 ±50mV
- 短路检测电压：1.20V 固定值，精度 ±0.3V
- 通过外接电容可设置过充电检测延迟时间、过放电检测延迟时间和过流检测延迟时间 1（过流检测延迟时间 2 和短路检测延迟时间内部分别固定为 1ms 和 200μs）
- 充电过流保护功能，检测电压：0.03V ~ 0.34V, step 10mV，精度 ±25mV
- 封装：TSSOP16
应用领域
- 锂离子可充电电池组
- 聚合物可充电电池组
