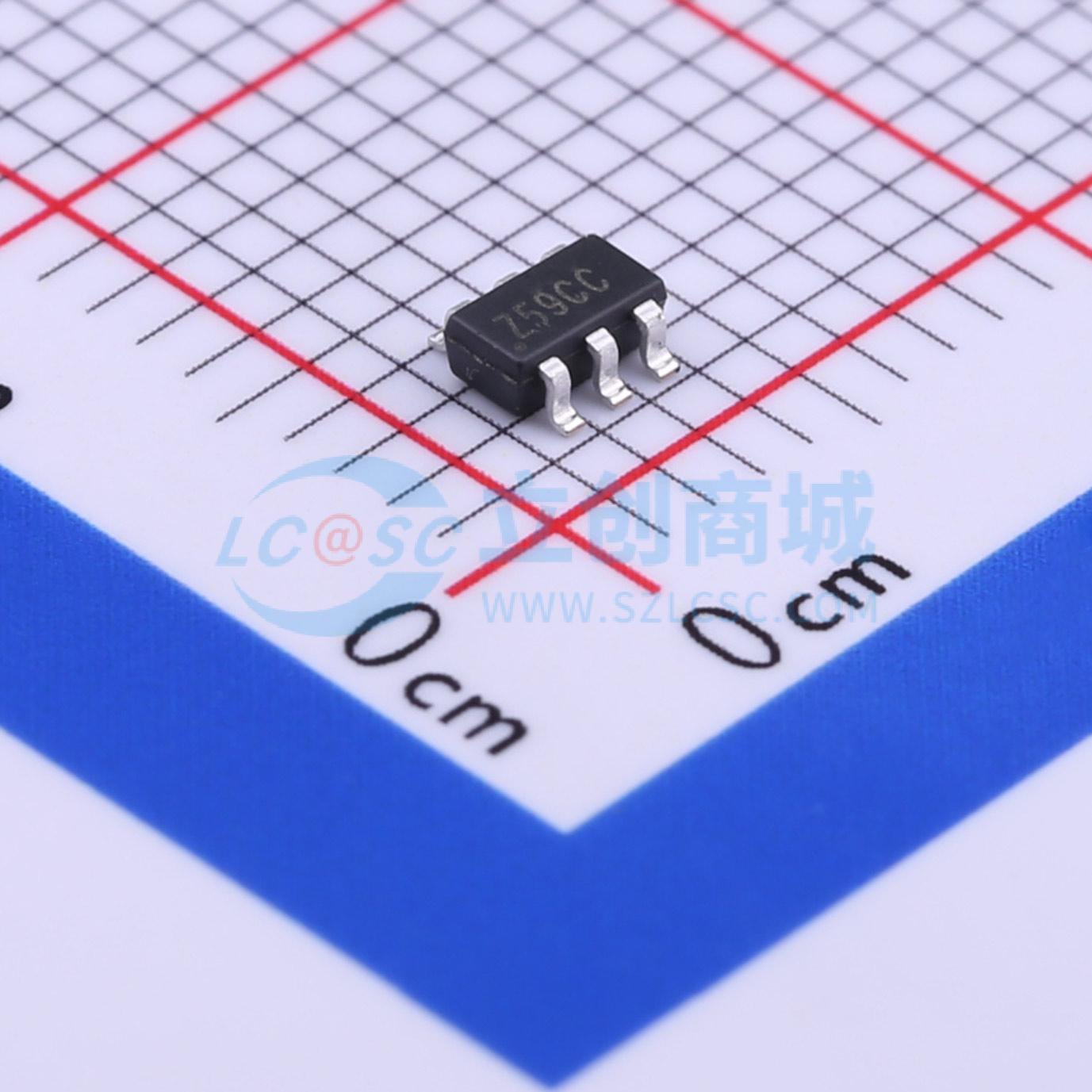

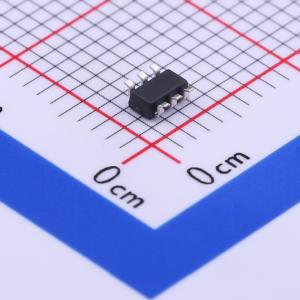

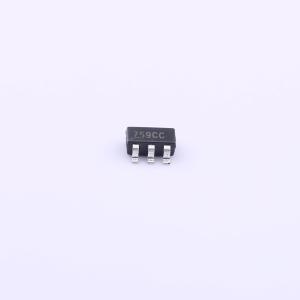

温馨提醒：图片仅供参考，商品以实物为准
74LVC2G14W6-7
74LVC2G14W6-7
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74LVC2G14 是一款具有标准推挽输出的双施密特触发器反相门。该器件设计用于 1.65V 至 5V 的电源电压范围。
- 品牌名称
- DIODES(美台)
- 商品型号
- 74LVC2G14W6-7
- 商品编号
- C384558
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 通道数 | 2 | |
| 输入数 | 2 | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.5V~3.6V | |
| 输入低电平(VIL) | 250mV~1.2V | |
| 传播延迟(tpd) | 4.7ns@5V,50pF | |
| 系列 | 74LVC系列 | |
| 工作温度 | -40℃~+125℃ |
商品概述
74LVC2G14 是一个具有标准推挽输出的双施密特触发反相门。该器件设计用于1.65V至5.5V电源范围内的操作。输入端可以承受5.5V电压，使得该器件可以在混合电压环境中使用。该器件完全指定了使用IOFF的部分断电应用。IOFF电路在器件断电时禁用输出，防止损坏性的电流倒流。
商品特性
*- 宽电源电压范围：1.65V至5.5V
- 3.0V时输出驱动±24mA
- CMOS低功耗
- IOFF支持部分断电模式操作
- 输入可承受高达5.5V
- ESD保护测试符合JESD 22标准
- 超过200V机器模型（A115）
- 超过2000V人体模型（A114）
- 超过1000V带电器件模型（C101）
- 锁存性能超过100mA，符合JESD 78 Class I标准
- DFN1409封装设计为直接替代芯片级封装
- 多种封装选项：SOT26、SOT363、X1-DFN1010-6、X2-DFN1010-6、X2-DFN1409-6和X2-DFN1410-6
- 无引脚封装命名符合JESD30E标准
- 完全无铅，符合RoHS标准
- 无卤素和无锑。“绿色”器件
应用领域
- 电平转换
- 通用逻辑
- 关机信号隔离
- 广泛的产品系列如：PC、网络设备、笔记本电脑、上网本、平板电脑
- 计算机外设、硬盘驱动器、SSD、CD/DVD-ROM
- 电视、DVD播放器、数字视频录像机、机顶盒
- 手机、个人导航/GPS设备
- MP3播放器、相机、摄像机
