CN3305

CN3305是一款PFM升压型多节电池充电控制集成电路。CN3305输入电压范围2.7V到6.5V，内部集成有基准电压源，电感电流检测单元，电池电压检测电路，输出过压保护电路，电池电压过低保护单元，控制单元和片外场效应晶体管驱动电路等，非常适合5V输入，非常适合多节锂电池或磷酸铁锂电池的充电控制应用，具有外部元件少，功能多，电路简单等优点。

当接通输入电源后，CN3305进入充电状态，STAT管脚输出高电平，片外N沟道场效应晶体管导通，电感电流上升，输出电容中的能量转移到电池中。当电感电流上升到外部电流检测电阻设置的上限时，片外N沟道场效应晶体管截止，电感电流下降，电感中的能量转移到输出电容和电池中。当电感电流下降到外部电流检测电阻设置的下限时，片外N沟道场效应晶体管再次导通，如此循环。电池电压经过外部的电阻分压网络反馈到芯片内部电压比较器，当FB管脚电压第一次达到1.205V(典型值)时，经过去抖动延时后，CN3305进入准恒压充电状态，输入电流降低到恒流时的60%，所以充电电流也降低。当FB管脚电压第二次达到1.205V时，经过去抖动延时后，充电过程结束，片外N沟道MOSFET截止，CN3305进入充电结束状态，STAT管脚输出低电平。在充电结束状态，没有电流从输入端流向电池。当FB管脚电压下降到再充电阈值1.161V(典型值)时，CN3305再次进入充电状态。CN3305最高工作频率可达1MHz。

CN3305为升压型充电控制集成电路，正常情况下，电池电压高于输入电压。在某些情况下，如果电池电压低于输入电压，甚至电池短路，那么片外N沟道场效应晶体管关断时间延长，充电电流变小，对电池起到保护作用。

其他功能包括过压保护等。

• 输入电压范围：2.7V到6.5V
• 工作电流：280微安 @ VIN=5V
• 电感电流检测
• 高达1MHz开关频率
• 准恒压充电模式补偿电池内阻和电池连接线电阻产生的电压损失
• 自动再充电功能
• 高达35W输出功率
• 当电池电压低于输入电压或者电池短路时，以较小电流充电
• 输入电源的自适应功能
• 电池端过压保护
• 状态指示输出
• 工作温度范围：-40°C到85°C
• 适用于锂电池，磷酸铁锂电池和铅酸电池等

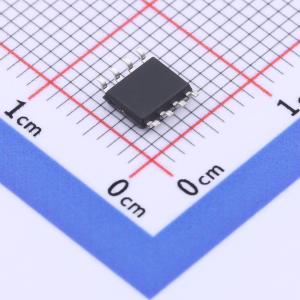

• 8管脚SOP8封装
• 产品无铅，满足rohs指令要求，不含卤素

• 多节电池充电控制
• 适用于锂电池，磷酸铁锂电池和铅酸电池等充电控制应用
• 各种小家电
• POS机，音响等
• 独立充电器
