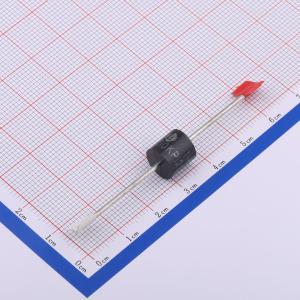

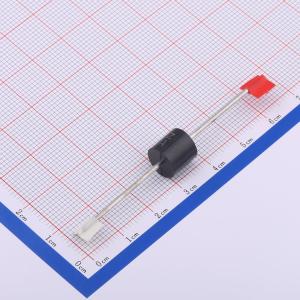

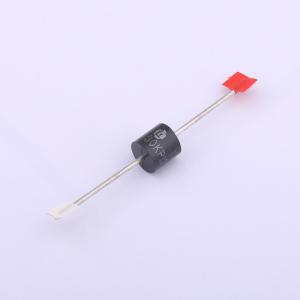

温馨提醒：图片仅供参考，商品以实物为准
30KP120CA
双向TVS 120V截止 155.9A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 专门设计用于保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响。
- 品牌名称
- Liown(里阳半导体)
- 商品型号
- 30KP120CA
- 商品编号
- C3034433
- 商品封装
- P600
- 包装方式
- 编带
- 商品毛重
- 2.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 120V | |
| 钳位电压 | 194.4V | |
| 峰值脉冲电流(Ipp) | 155.9A | |
| 峰值脉冲功率(Ppp) | 30kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 134V | |
| 反向电流(Ir) | 2uA | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | TVS |
商品概述
30KP系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 无卤且符合RoHS标准
- 玻璃钝化结
- 低增量浪涌电阻
- 出色的钳位能力
- 在10/1000μs波形下，峰值脉冲功率能力达30000W，重复率（占空比）：0.05%
- 响应时间快
- 64V以上器件的典型反向电流小于2μA
- 保证高温焊接：265℃/10秒，引脚长度0.375英寸（<9.5mm），拉力5磅（2.3kg）
- 塑料封装符合美国保险商实验室94V - 0级阻燃标准
- 符合J - STD - 020标准的MSL 1级
- IEC - 61000 - 4 - 2静电放电防护能力：空气放电30kV，接触放电30kV
- 单元重量：2.4g
应用领域
- TVS元件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线及其他易受影响电路的保护。
