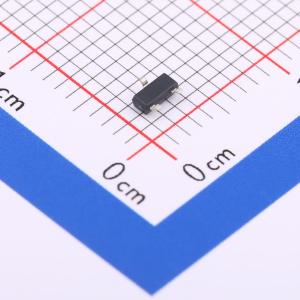

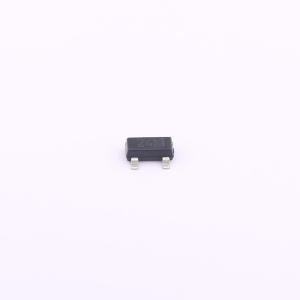

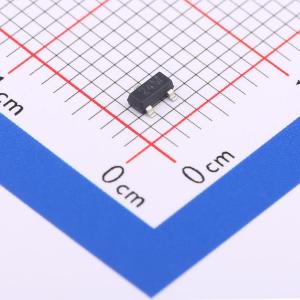

温馨提醒：图片仅供参考，商品以实物为准
LY23DC24
2路双向ESD，可防30kV静电 双向ESD 24V截止 峰值脉冲电流：5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LY23DCXX是一款双向TVS二极管阵列，采用领先的单片硅技术，具有快速响应时间和低ESD钳位电压，是保护敏感半导体元件免受损坏的理想解决方案。它符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 kV，接触放电±30 kV。该器件采用无铅SOT - 23封装，旨在保护连接到数据和传输线路的元件免受电压浪涌的影响。
- 品牌名称
- Liown(里阳半导体)
- 商品型号
- LY23DC24
- 商品编号
- C3034452
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 27V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
LY23DCXX是一款双向TVS二极管阵列，采用领先的单片硅技术，具有快速响应时间和低ESD钳位电压，是保护敏感半导体元件免受损坏的理想解决方案。它符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 kV，接触放电±30 kV。该器件采用无铅SOT - 23封装，旨在保护连接到数据和传输线路的元件免受电压浪涌的影响。
商品特性
- 低钳位电压
- 超低泄漏电流
- 工作电压：3.3V~36V
- 符合RoHS标准
- IEC - 61000 - 4 - 2 ESD 空气放电±30 kV，接触放电±30 kV
- 包装：7英寸卷盘，每盘3000片
应用领域
- 手机及配件
- 便携式仪器
- 服务器和台式电脑
- 笔记本电脑和手持设备
- 工业控制
- 机顶盒
