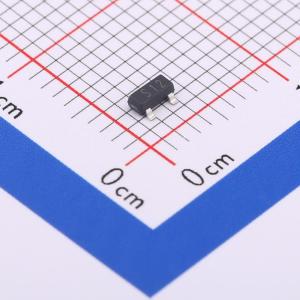

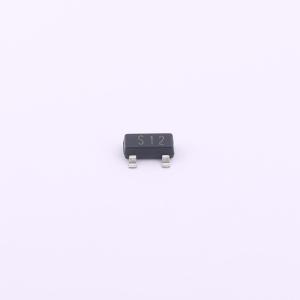

LY23EA12
2路单向ESD，可防30kV静电 单向ESD 12V截止 峰值脉冲电流：27A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LY23EAXX 是一款单向 TVS 二极管阵列，采用领先的单片硅技术，可实现快速响应时间和低 ESD 钳位电压，使该器件成为保护敏感半导体元件免受损坏的理想解决方案。它符合 IEC 61000-4-2（ESD）标准，可承受 ±30 kV 空气放电和 ±30 kV 接触放电。该器件采用无铅 SOT-23 封装，旨在保护连接到数据和传输线路的元件免受电压浪涌的影响。
- 品牌名称
- Liown(里阳半导体)
- 商品型号
- LY23EA12
- 商品编号
- C3034453
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 27A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W | |
| 击穿电压 | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
LY23EAXX 是一款单向 TVS 二极管阵列，采用领先的单片硅技术，可实现快速响应时间和低 ESD 钳位电压，使该器件成为保护敏感半导体元件免受损坏的理想解决方案。它符合 IEC 61000-4-2（ESD）标准，可承受 ±30 kV 空气放电和 ±30 kV 接触放电。该器件采用无铅 SOT-23 封装，旨在保护连接到数据和传输线路的元件免受电压浪涌的影响。
商品特性
- 低钳位电压
- 超低泄漏电流
- 工作电压：3.3V~36V
- 符合 RoHS 标准
- 符合 IEC-61000-4-2 ESD 标准，±30 kV 空气放电、±30 kV 接触放电
- 包装：7 英寸卷轴，每卷 3000 件
应用领域
- 手机及配件
- 便携式仪器
- 个人数字助理（PDA）和寻呼机
- 笔记本电脑
- 工业设备
- 外围设备
