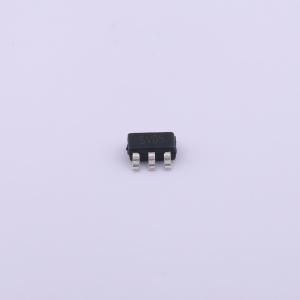

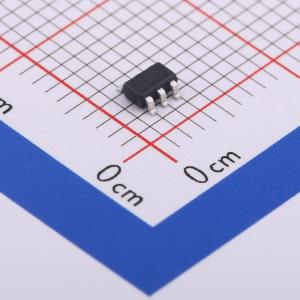

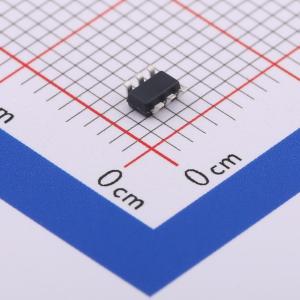

温馨提醒：图片仅供参考，商品以实物为准
LY236CA05UL
5路单向ESD，可防30kV静电 单向ESD 5V截止 峰值脉冲电流：12A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LY236CA05UL是一款超低电容TVS阵列，采用领先的单片硅技术，可实现快速响应时间和低ESD钳位电压，使该器件成为保护电压敏感高速数据线的理想解决方案。它符合IEC 61000 - 4 - 2（ESD）标准，可承受±30kV空气放电和±30kV接触放电。该器件采用无铅SOT23 - 6封装。低电容阵列使其非常适合四条高速数据和传输线路。
- 品牌名称
- Liown(里阳半导体)
- 商品型号
- LY236CA05UL
- 商品编号
- C3034451
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 五路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.5pF；3pF |
商品概述
LY236CA05UL是一款超低电容TVS阵列，采用领先的单片硅技术，可实现快速响应时间和低ESD钳位电压，使该器件成为保护电压敏感高速数据线的理想解决方案。它符合IEC 61000 - 4 - 2（ESD）标准，可承受±30kV空气放电和±30kV接触放电。该器件采用无铅SOT23 - 6封装。低电容阵列使其非常适合四条高速数据和传输线路。
商品特性
- 低钳位电压
- 超低漏电流
- 工作电压：5V
- 符合RoHS标准
- 符合IEC - 61000 - 4 - 2 ESD标准，±30kV空气放电、±30kV接触放电
- 包装：7英寸卷盘，每盘3000片
应用领域
- USB2.0电源和数据线
- 显卡
- 笔记本电脑和个人计算机
- 数字视频接口（DVI）显示器和平板显示器
