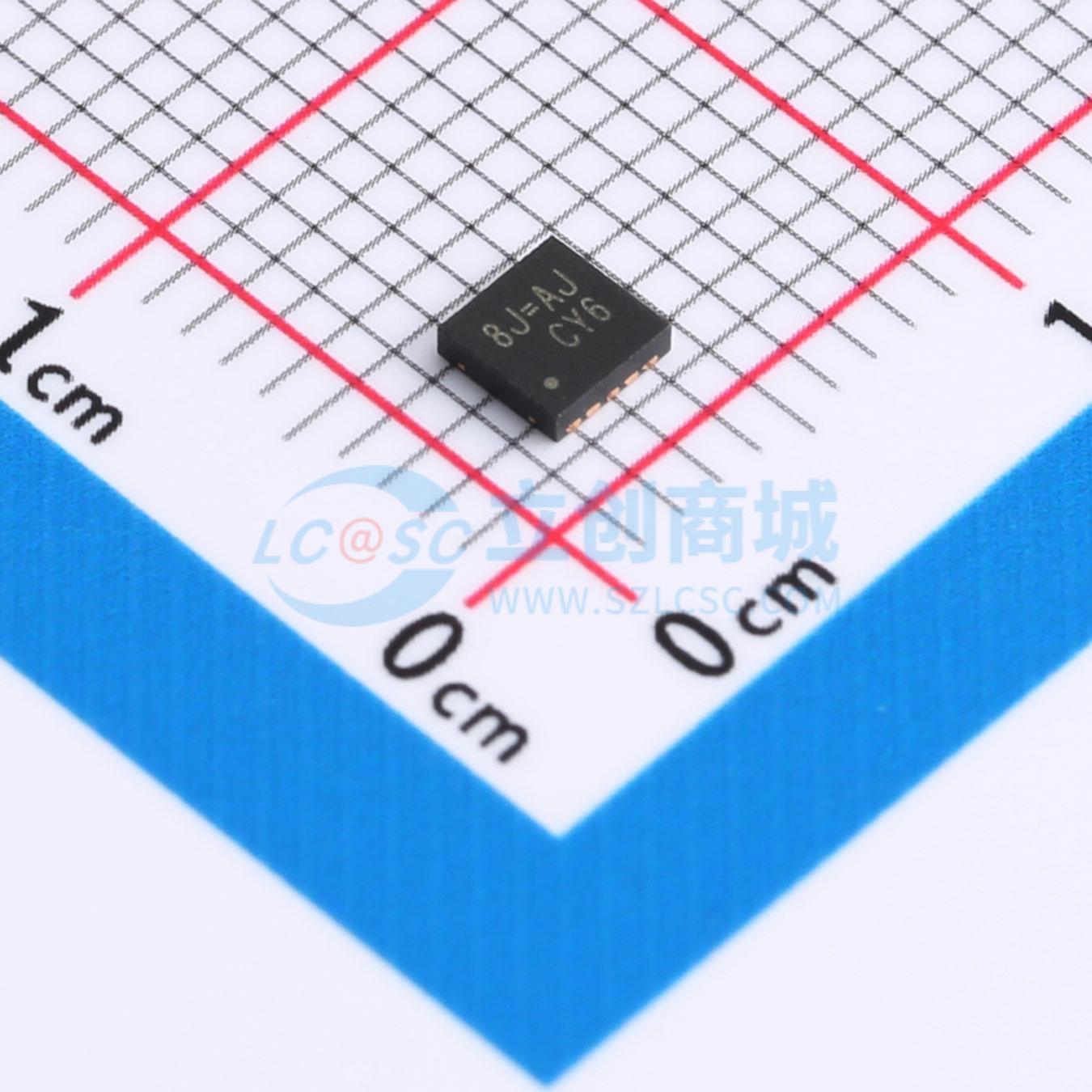

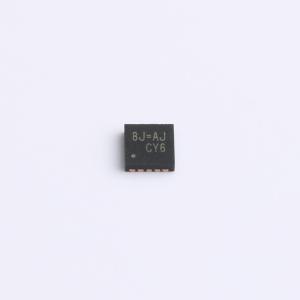

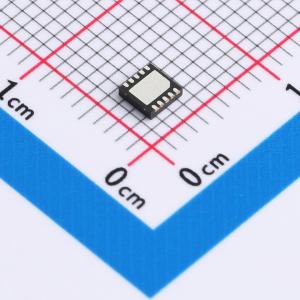

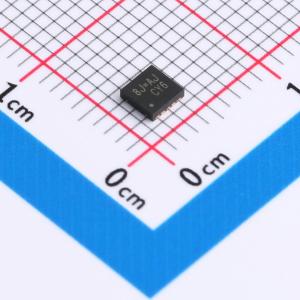

RT9088AGQW
DDR端接稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT9088A是一款灌电流/拉电流跟踪终端稳压器。它专为低成本、低外部元件数量的系统而设计。RT9088A内置高速运算放大器，可提供快速的负载瞬态响应，且仅需一个最小容量为30μF的陶瓷输出电容
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9088AGQW
- 商品编号
- C3034081
- 商品封装
- WDFN-10L-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.1282克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 3.5V | |
| 输出电压 | 500mV~1.8V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 特性 | 过热保护；PG脚；过流保护；软启动；欠压锁定 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极和负极 | |
| 输出通道数 | 1 |
商品概述
RT9088A是一款灌/拉式跟踪终端稳压器，专为低成本、低外部元件数量的系统而设计。RT9088A配备高速运算放大器，可实现快速负载瞬态响应，仅需一个最小容量为30μF的陶瓷输出电容。RT9088A支持远程感应功能，具备为DDRIII和低功耗DDRIII / DDRIV VTT总线终端供电所需的全部特性，符合JEDEC规范。此外，RT9088A提供漏极开路PGOOD信号以监控输出稳压情况，还提供EN信号，可在DDR应用的S3（挂起到内存）模式下对VTT进行放电。 RT9088A采用散热效率高的WDFN - 10L 3×3封装。
商品特性
- VIN输入电压范围：1.1V至3.5V
- VCNTL输入电压范围：2.9V至5.5V
- 支持陶瓷电容
- 电源良好指示器
- 10mA拉/灌式参考输出
- 符合DDRI、DDRII JEDEC规范
- 支持DDRIII、低功耗DDRIII/DDRIV VTT应用
- 软启动功能
- 欠压锁定（UVLO）和过流保护（OCP）
- 热关断
应用领域
- 笔记本电脑/台式机/服务器
- 电信/数据通信、GSM基站、液晶电视/等离子电视、复印机/打印机、机顶盒
