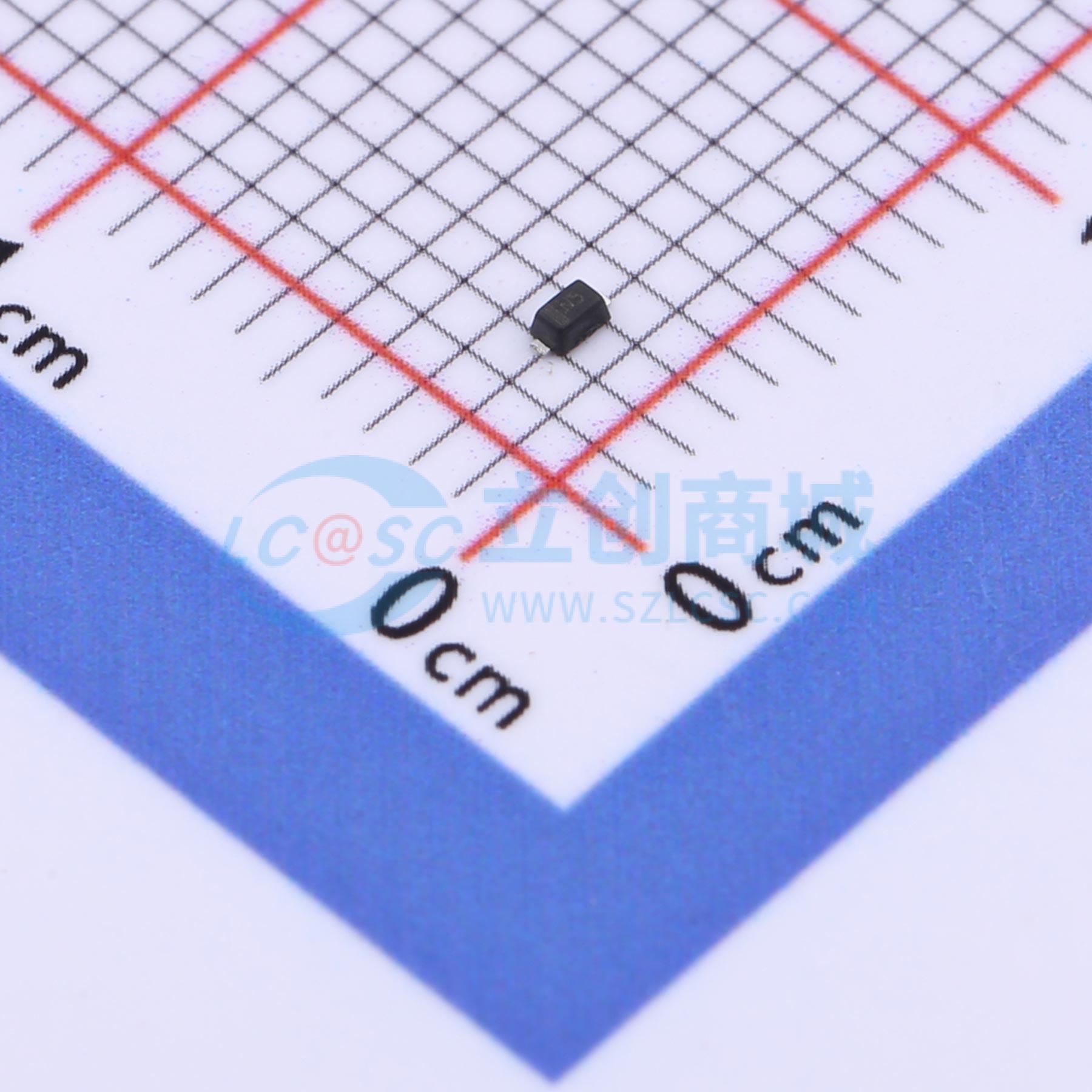

温馨提醒：图片仅供参考，商品以实物为准

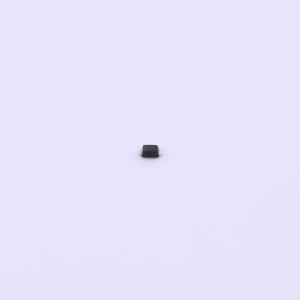

HESDNC24VU1CL-A
1路 单向ESD 24V截止 峰值脉冲电流：6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款SOD-523封装单向ESD静电防护二极管，专为高速I/O接口提供卓越的1通道保护。具有高达24V的反向工作电压耐受值VRWM，确保在高压条件下稳定工作。器件能够承受瞬态峰值电流IPP达到6A，并保持低至25pF的结电容CJ，有效防止静电放电损伤的同时，保障信号传输的高速与完整性。
- 商品型号
- HESDNC24VU1CL-A
- 商品编号
- C3033487
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 55V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
