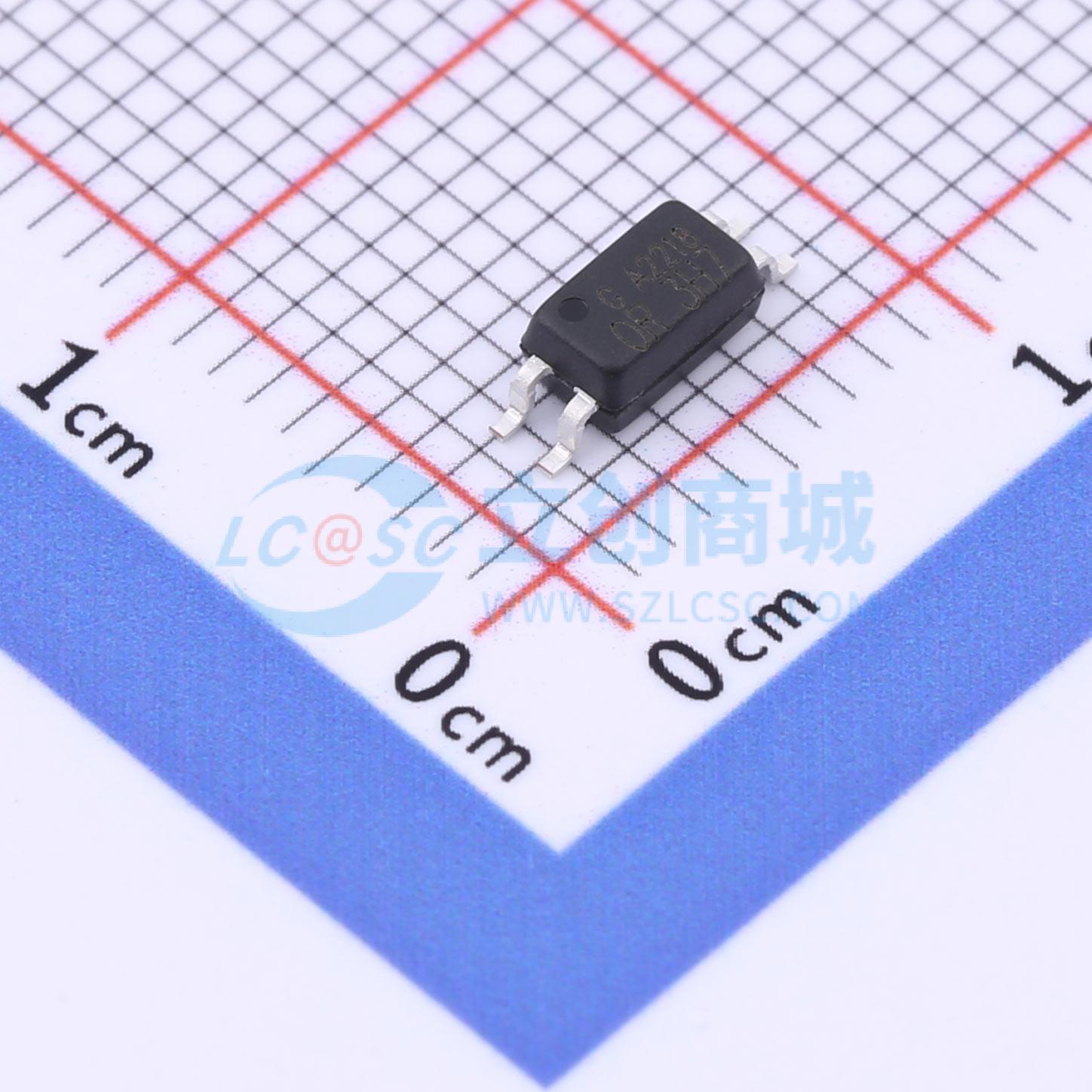

温馨提醒：图片仅供参考，商品以实物为准
OR-3H7A-TP-G
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OR-3H7系列器件包含一个红外发光二极管和一个光电晶体管探测器。它们采用4引脚SOP封装，无卤素和Sb₂O₃。
- 品牌名称
- Orient(奥伦德)
- 商品型号
- OR-3H7A-TP-G
- 商品编号
- C3031031
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@8mA,2.4mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 4us | |
| 工作温度 | -55℃~+125℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
OR-3H7系列器件包含一个红外LED和一个光电晶体管探测器。它们采用4引脚SOP封装，无卤素和Sb₂O₃。
商品特性
- 电流传输比（CTR）：在IF = 5mA、VCE = 5V、Ta = 25℃时，最小值为50%。
- 高输入 - 输出隔离电压（VIS0 = 3750Vrms）。
- 集电极和发射极电压：最小值为80V。
- 工作温度：-55℃至125℃。
- 安全认证：UL认证（编号E323844）、VDE认证（编号40029733）、CQC认证（编号CQC19001231254）。
- 符合RoHS、REACH标准。
- 湿度敏感度等级为Ⅰ级。
应用领域
- 需要高密度安装的混合PCB基板。
- 可编程控制器。
- 系统设备和测量仪器。
