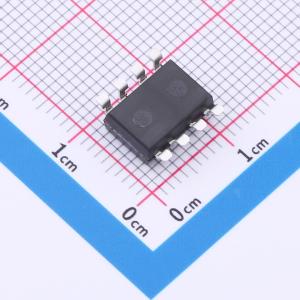

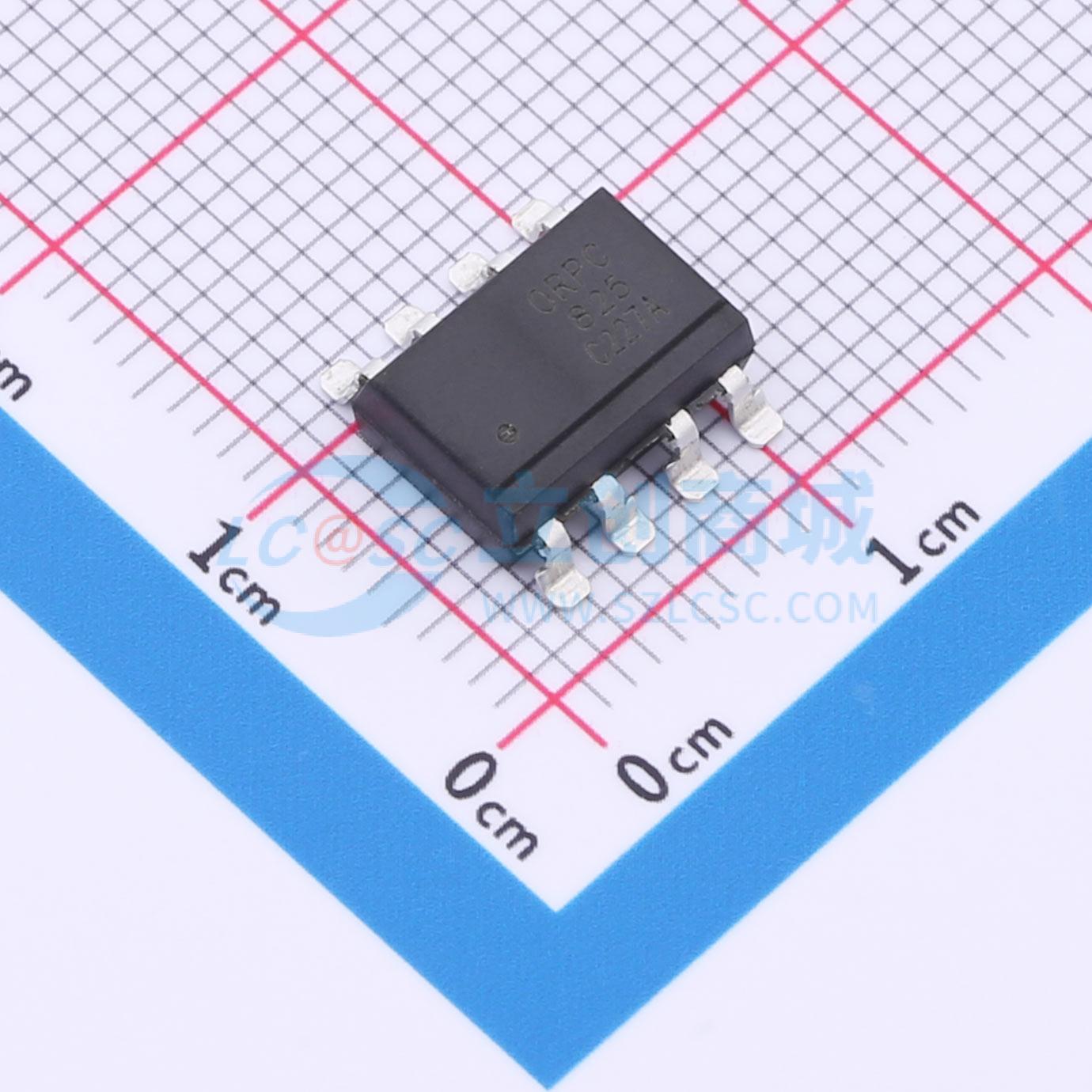

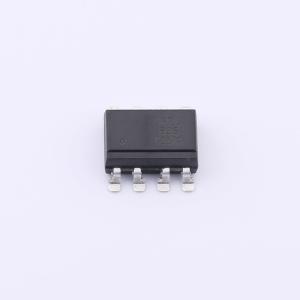

ORPC-825S
光耦
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Orient(奥伦德)
- 商品型号
- ORPC-825S
- 商品编号
- C3031100
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 80mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 800mV@20mA,5mA | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 600% | |
| 电流传输比(CTR)最大值/饱和值 | 7500% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA |
商品特性
- 电流传输比（CTR：IF = 1 mA、Vce = 2 V 时为 600~7500%）
- 输入与输出之间具有高隔离电压（Yiso = 5000 Vrms）
- 爬电距离 > 7.62 mm
- 工作温度高达 +110℃
- 采用紧凑型小外形封装
- 产品本身符合 RoHS 标准
- 安全认证：UL 认证（编号 E323844）、VDE 认证（编号 40029733）、CQC 认证（编号 CQC19001231254）
- 符合 RoHS、REACH 标准
- 湿度敏感度等级为 Ⅰ 级
应用领域
- 电话机、电话交换机
- 顺序控制器
- 系统设备、测量仪器
- 不同电位和阻抗电路之间的信号传输
