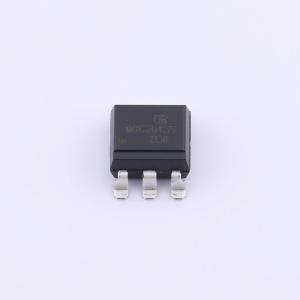

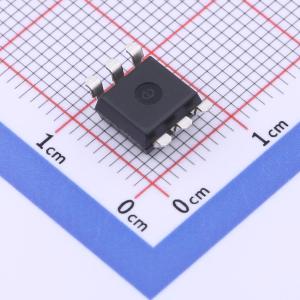

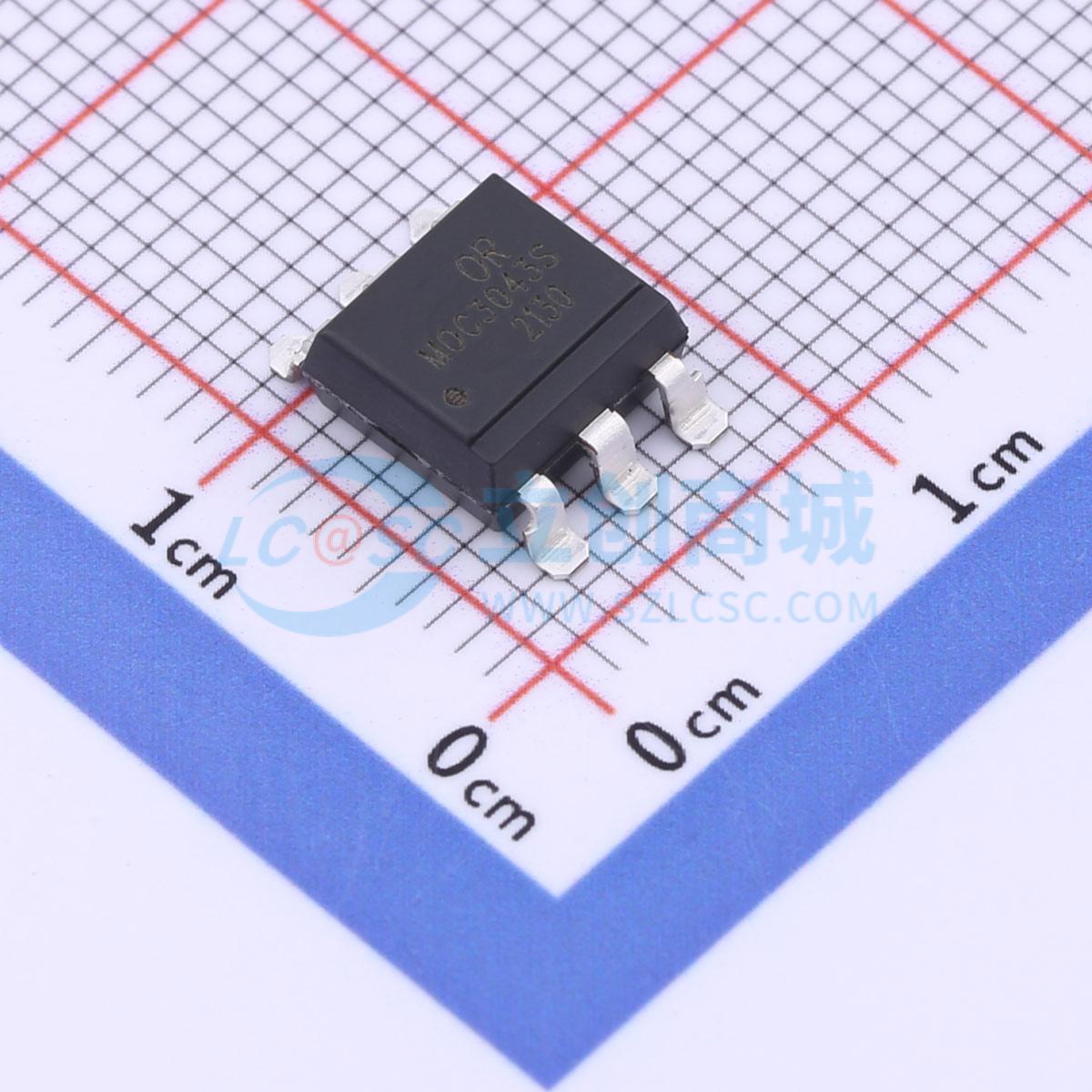

OR-MOC3043S-TA1
双向可控硅 有过零电路 1通道
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由一个 GaAs 红外发射二极管与一个单片硅零电压穿越光控三端双向可控硅光耦合组成。它们设计用于与分立功率三端双向可控硅配合使用，应用于逻辑系统的接口，如固态继电器、工业控制、电机、螺线管和家用电器。
- 品牌名称
- Orient(奥伦德)
- 商品型号
- OR-MOC3043S-TA1
- 商品编号
- C3031044
- 商品封装
- SOP-6-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 过零功能 | 有 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流(It(rms)) | 100mA | |
| 隔离电压(Vrms) | 5kV | |
| 正向电流 | 20mA | |
| 负载电压 | 400V |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 800V/us | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+110℃ | |
| 耗散功率(Pd) | 250mW | |
| 端子数 | 6 | |
| 保持电流(Ih) | 0.4mA | |
| 浪涌电流 | 1A |
商品概述
OR-MOC304X/OR-MOC306X/OR-MOC308X系列器件均由一个砷化镓红外发光二极管与一个单片硅过零光控双向晶闸管光耦合组成。它们设计用于逻辑系统接口中的分立功率双向晶闸管，如固态继电器、工业控制、电机、螺线管和家用电器。
商品特性
- 输入与输出之间具有高隔离电压（Viso：5000 V rms）
- 6引脚过零光隔离双向晶闸管驱动输出
- 高重复峰值断态电压VDRM
- OR-MOC304X：最小值400V；OR-MOC306X：最小值600V；OR-MOC308X：最小值800V
- 高断态电压临界上升率（dV/dt：典型值800V /s）
- 有双列直插式封装、宽引脚间距封装和表面贴装封装
- 工作温度范围为-40℃至+110℃
- 安全认证：UL认证（编号E323844）、VDE认证（编号40029733）、CQC认证（编号CQC19001231480）
- 符合RoHS、REACH标准
- 湿度敏感度等级为1级
应用领域
- 交流电机驱动器
- 交流电机启动器
- 静态功率开关
- 照明控制
- 螺线管/阀门控制
- 固态继电器
- 温度控制
