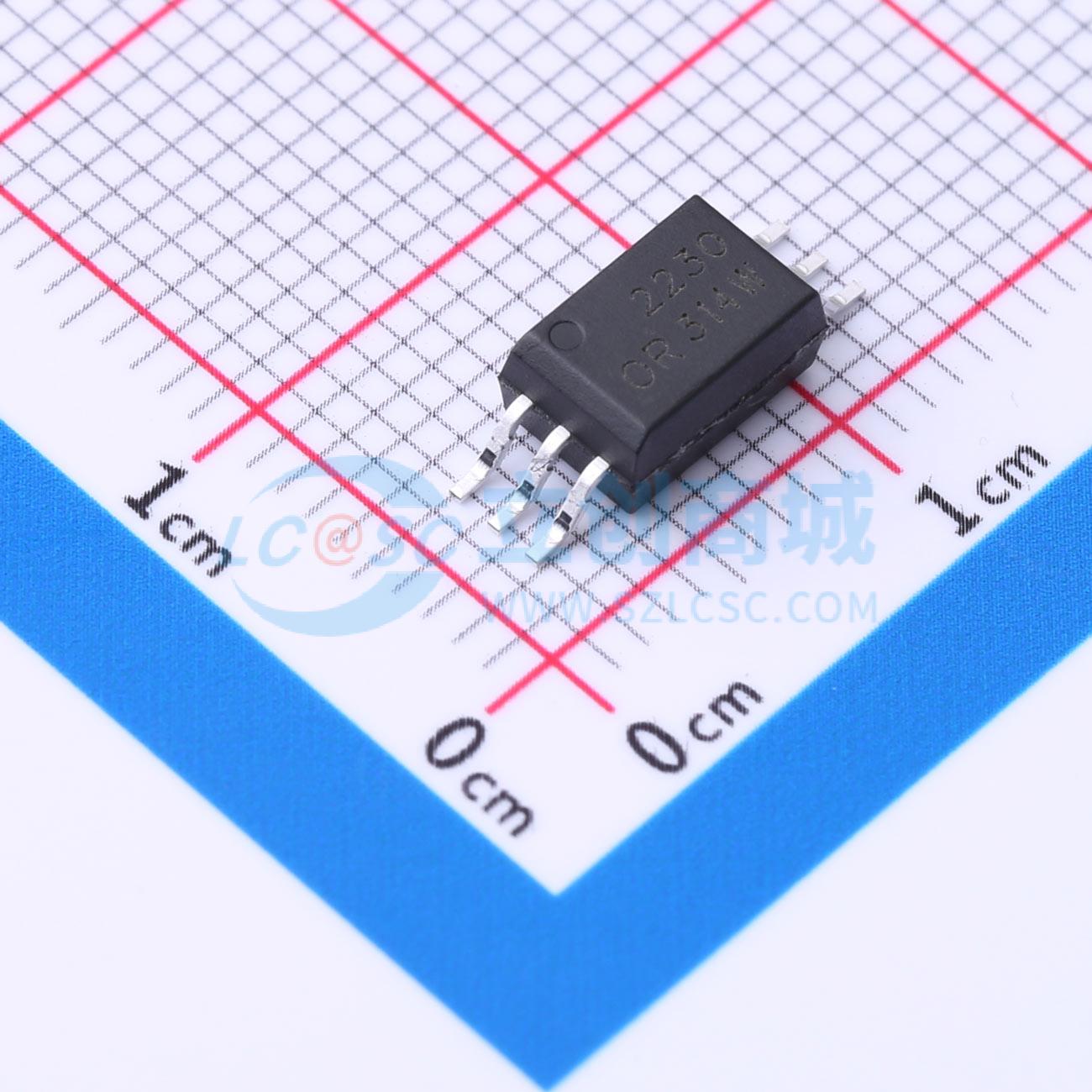

OR-314W-TA1
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OR - 314由一个GaAsP发光二极管和一个带功率输出级的集成电路光耦合而成。这些光耦合器非常适合驱动电机控制逆变器应用中使用的功率绝缘栅双极型晶体管（IGBT）和金属 - 氧化物 - 半导体场效应晶体管（MOSFET）。输出级的高工作电压范围可提供栅极控制器件所需的驱动电压
- 品牌名称
- Orient(奥伦德)
- 商品型号
- OR-314W-TA1
- 商品编号
- C3031120
- 商品封装
- SO-6
- 包装方式
- 编带
- 商品毛重
- 0.79克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V；2.7V~3.6V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 25kV/us | |
| 传输速率 | 15Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 700ns | |
| 传播延迟 tpHL | 700ns | |
| 输入阈值电流(FH) | 7mA | |
| 输出电流 | 600mA | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
商品特性
- 高速度响应
- 超高CMR
- 自举电源电流
- 最大峰值输出电流：0.6A
- 最小峰值输出电流：0.4A
- 最大传播延迟：在温度范围内为0.7 μs
- 最大电源电流：ICC(max) = 3 mA
- 最小共模抑制比（CMR）：在VCM = 1500V时为25 kV/μs
- 宽VCC工作范围：在温度范围内为10V至30V
- 采用拉伸SO - 6封装
- 工业温度范围：-40℃至105℃
- 安全认证：UL认证（No.E323844）、VDE认证（No.40029733）、CQC认证（No.CQC19001231480）
- 符合RoHS、REACH标准
- MSL等级1
应用领域
- 隔离IGBT/功率MOSFET栅极驱动
- AC和无刷直流电机驱动
- 工业逆变器
- 家用电器逆变器
- 开关电源
- 电磁炉
