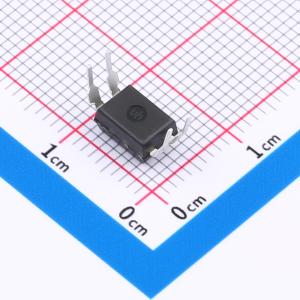

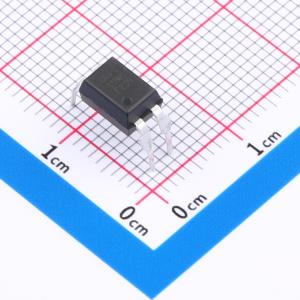

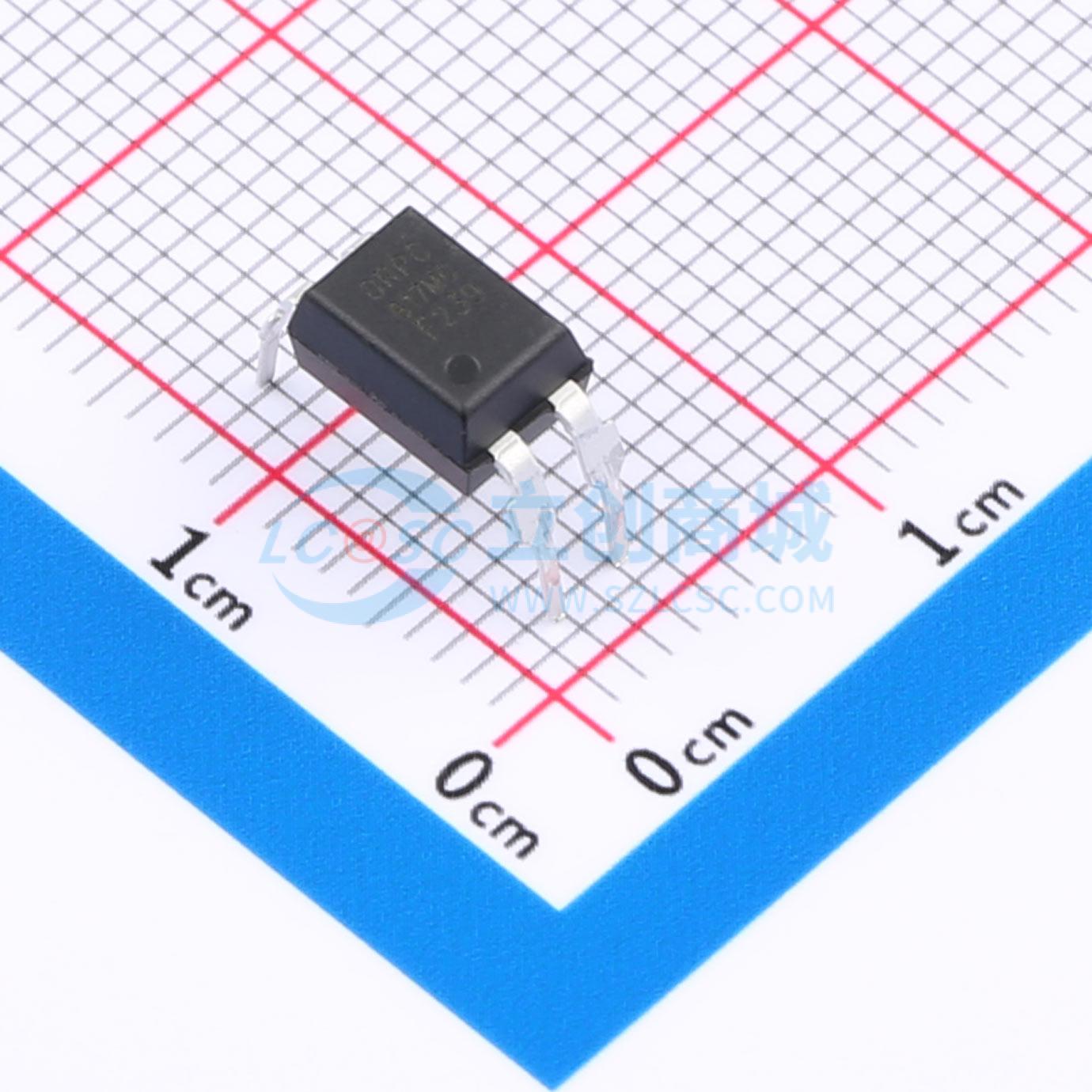

ORPC-817MC-F
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ORPC-817M 系列光耦合器由一个 GaAs 的发射管和一个 NPN 的晶体管组成 ORPC-817M 的 BIN 脚宽是 2.54mm。
- 品牌名称
- Orient(奥伦德)
- 商品型号
- ORPC-817MC-F
- 商品编号
- C3031015
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.424克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA |
商品概述
- ORPC - 817M 系列光耦合器由一个 GaAs 的发射管和一个 NPN 的晶体管组成
- ORPC - 817M 的 BIN 脚宽是 2.54mm
商品特性
- 电流转换比(CTR: 最小 50%，工作条件 IF = 5mA，VCE = 5V)
- 绝缘电压：(VISO = 5,000Vrms)
- 响应时间 (tr: TYP. 4μs，工作条件 VCE = 2V，IC = 2mA，RL = 100Ω)
- CE 认证（AC/0431008）
应用领域
- 电脑
- 器具的应用，测量机
- 贮存器，复印机，自动售货机
- 家用电器，如风扇等
- 信号传输系统
