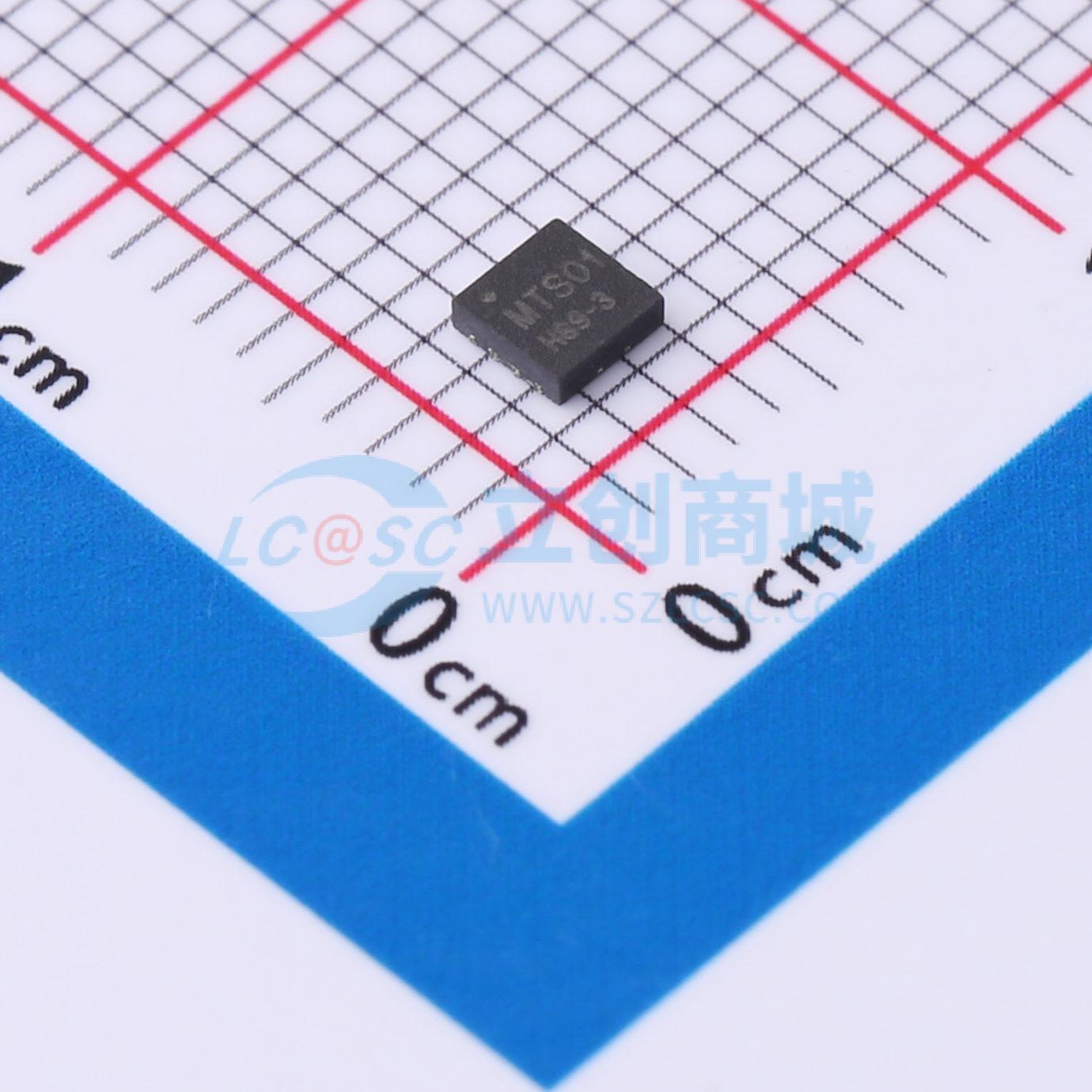

MTS01P
0.1℃单总线&I2C数字温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1-Wire&I2C协议数字输出，冷链高精度±0.1℃@-20℃~+30℃，测温范围-70℃~+150℃，16bit ADC 0.004℃分辨率，10.5ms快速测温，超低功耗4.8μA（1次测量/s，高重复性），1.8V~5.5V宽电压供电，内置32bit EEPROM用户空间。
- 品牌名称
- Mysentech(敏源传感)
- 商品型号
- MTS01P
- 商品编号
- C3025192
- 商品封装
- DFN-8(2.5x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
- 立创商城设计参考
- 使用数字温度芯片测量温度的方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -70℃~+150℃ | |
| 精度 | ±0.1℃ | |
| 工作电压 | 1.8V~5.5V | |
| 待机电流 | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C；单总线 | |
| 温度转换时间 | 5.5ms；4ms；10.5ms | |
| 温度分辨率 | 16bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；出厂温度校准；可配置温度输出；片内非易失参数存储；低功耗待机 |
商品概述
MTS01、MTS01B系列是高精度数字模拟混合信号温度传感芯片，最高测温精度 ±0.1℃ 或 ±0.5℃，用户无需进行校准。温度芯片感温原理基于CMOS半导体PN节温度与带隙电压的特性关系，经过小信号放大、模数转换、数字校准补偿后，数字总线输出，具有精度高、一致性好、测温快、功耗低、可编程配置灵活、寿命长等优点。 温度芯片内置16-bit ADC，分辨率 0.004℃，具有 -70℃ 到 +150℃ 的超宽工作范围。芯片在出厂前经过 100% 的测试校准，根据温度误差特性进行校准系数的拟合，芯片内部自动进行补偿计算。芯片支持数字单总线和 I²C 双通信接口：单总线适合长线缆、多节点的分布式传感应用场景，最多可支持100个节点100至500米长的测温节点串联组网。芯片具有唯一的64位ID序列号，芯片的ID搜索、测温数据内存访问、功能配置等均可通过数字单总线协议指令实现，上位机微处理器只需要一个GPIO端口便可进行读写访问；I²C 接口适合高速率的板级应用场景，最高接口速度可达 400kHz。 芯片内置非易失性 E²PROM 存储单元，用于保存芯片ID号、高低温报警阈值、温度校准修正值以及用户自定义信息，如传感器节点编号、位置信息等。芯片另有ALERT报警指示引脚，便于用户扩展硬件报警应用。
商品特性
- 最高测温精度：±0.1℃/±0.5℃
- 测温范围：-70°C~+150°C
- 低功耗：典型待机电流 0.1μA，测温峰值电流 0.45mA，测温平均电流 4.8μA (1 次测量/s，高重复性)
- 宽工作电压范围：1.8V~5.5V
- 感温分辨率：16位输出 0.004℃
- 温度转换时间可配置：10.5ms/5.5ms/4ms
- 可配制单次/周期测量
- 用户可设置温度报警
- 32 bit 额外 E²PROM 空间用于存放用户信息
- 每颗芯片有 64bit 的 ID 序列号，便于多点组网寻址
- 标准单总线接口&I²C接口
应用领域
- 智能穿戴
- 电子体温计
- 动物体温检测
- 医疗电子
- 冷链物流、仓储
- 智能家居
- 热表气表水表
- 替代 PT100/PT1000
- 板级温度监控
- 工农业环境温度
- 智能家电
- 消费电子
- 测温仪器仪表
