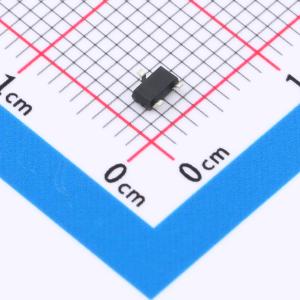

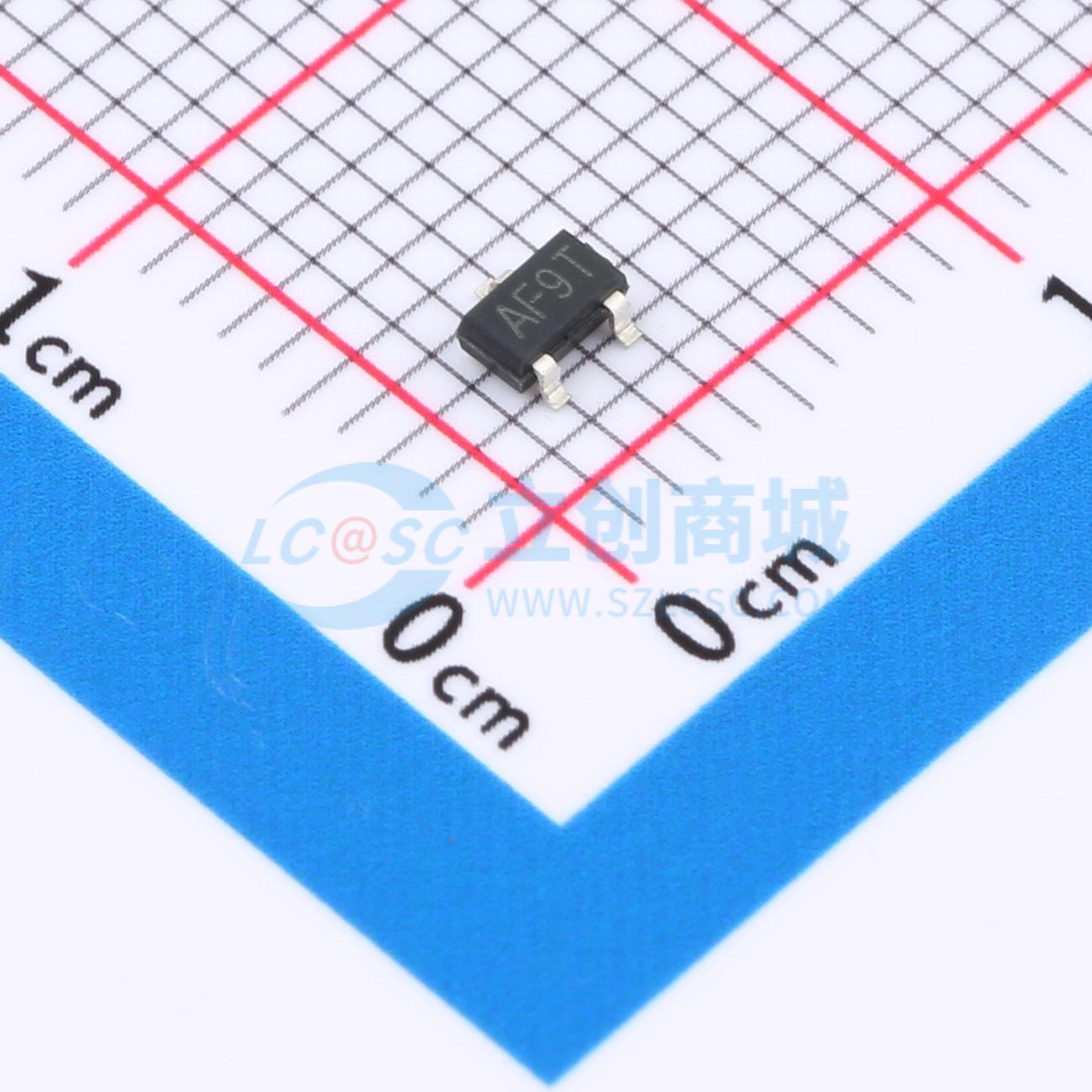

温馨提醒：图片仅供参考，商品以实物为准
AO3415
P沟道,电流:-5A,耐压:-20V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道,-20V -5A
- 品牌名称
- KEXIN(科信)
- 商品型号
- AO3415
- 商品编号
- C382319
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 43mΩ@4.5V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 900mV@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.4nC@4.5V | |
| 输入电容(Ciss) | 600pF | |
| 反向传输电容(Crss) | 48pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 80pF |
商品特性
- 漏源电压VDS(v)~~- 20V
- 漏极电流ID = -5 A（栅源电压VGS = -4.5 V）
- 导通电阻RDS(ON) < 43mΩ（栅源电压VGS = -4.5V）
- 导通电阻RDS(ON) < 55mΩ（栅源电压VGS~~- 2.5V）
- 导通电阻RDS(ON) < 75mΩ（栅源电压VGS = -1.8V）
- 导通电阻RDS(ON) < 100mΩ（栅源电压VGS~~- 1.5V）
