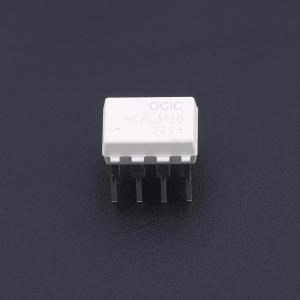

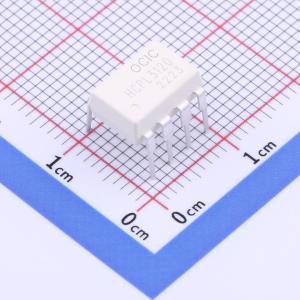

- CYHCPL3120是一种2.5A输出电流栅极驱动光电耦合器，可驱动大多数中功率IGBT和MOSFET。在电机控制逆变器以及高性能电力系统中，其非常适用于快速切换驱动功率IGBT和MOSFET。其包含一个镓铝砷化合物（AlGaAs）的发光二极管组成，通过红外光耦合到光敏集成电路，该集成电路具有用于推挽MOSFET输出级的高速驱动器。
- 品牌名称
- OCIC(卓睿科)
- 商品型号
- CYHCPL3120
- 商品编号
- C3018816
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 0V~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 50kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 400ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 400ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 3A | |
| 耗散功率(Pd) | - | |
| 正向压降(Vf) | 1.8V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA | |
| 功能特性 | 欠压锁定 |
商品概述
CYHCPL3120由一个GaAsP LED和一个带功率输出级的集成电路光耦合而成。该光耦合器非常适合驱动电机控制逆变器应用中使用的功率IGBT和MOSFET。输出级的高工作电压范围可提供栅极控制设备所需的驱动电压。该光耦合器提供的电压和电流使其非常适合直接驱动额定值高达1200 V/100 A的IGBT。对于额定值更高的IGBT，CYHCPL3120可用于驱动一个分立功率级，该功率级再驱动IGBT栅极。
商品特性
- 最小峰值输出电流2.0 A
- 在VCM = 1500 V时，最小共模抑制比（CMR）为15 kV/μs
- 最大低电平输出电压（VOL）为0.5 V，无需负栅极驱动
- 最大电源电流ICC = 5 mA
- 带迟滞的欠压锁定保护（UVLO）
- 宽工作VCC范围：15至30伏
- 最大开关速度500 ns
- 工业温度范围：-40°C至100°C
应用领域
- 隔离式IGBT/MOSFET栅极驱动
- 交流和无刷直流电机驱动
- 工业逆变器
- 开关模式电源（SMPS）
