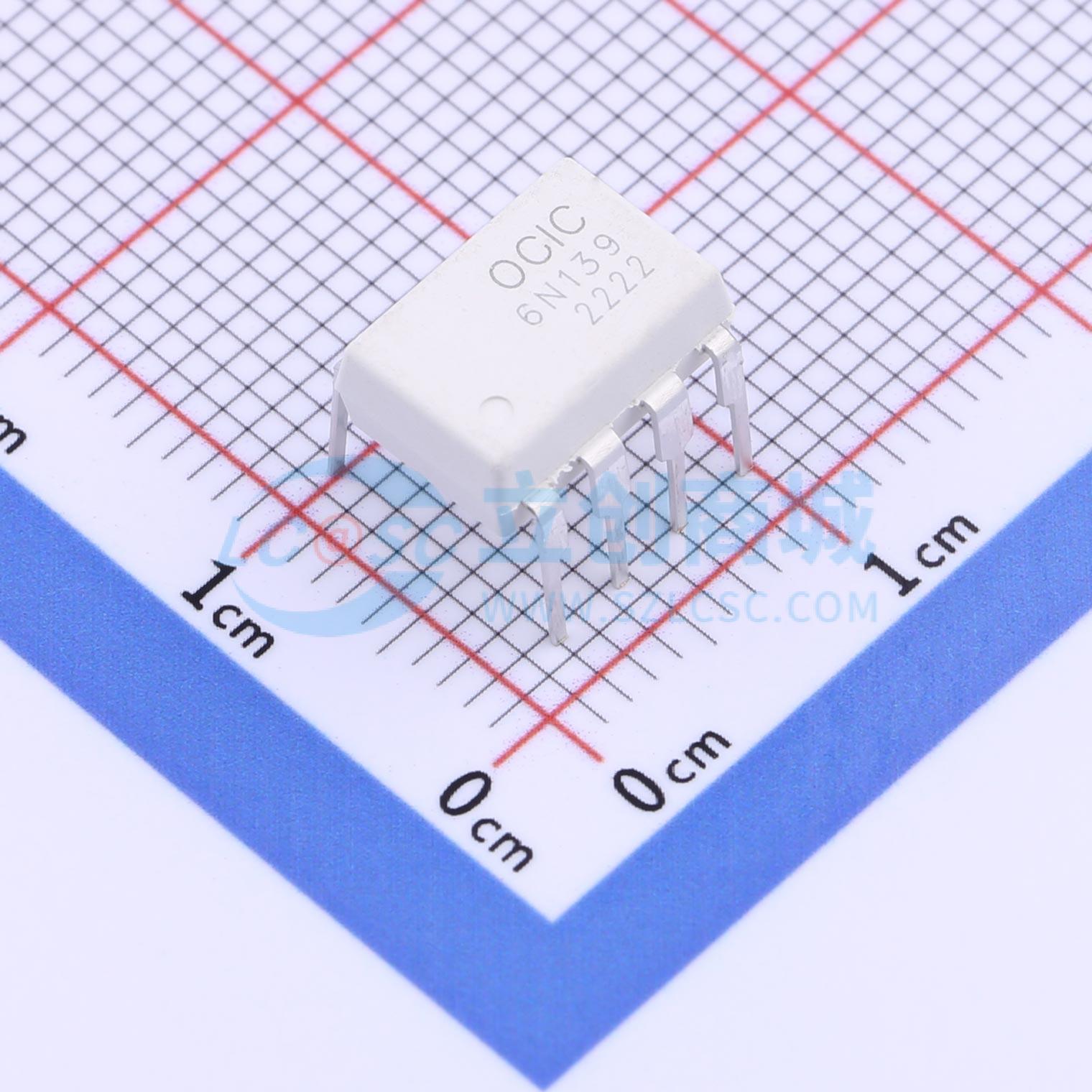

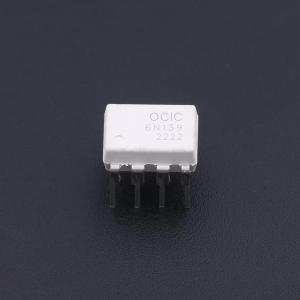

温馨提醒：图片仅供参考，商品以实物为准
CY6N139
光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CY6N138、CY6N139光耦合器由一个AlGaAs LED和一个高增益分离达林顿光电探测器组成。通过减少输入晶体管的基极-集电极电容，用于光电二极管偏置的单独连接将速度比传统的光电晶体管光耦合器提高了几个数量级。这些器件采用8引脚DIP/SMD封装，具有不同的引线形成选项。
- 品牌名称
- OCIC(卓睿科)
- 商品型号
- CY6N139
- 商品编号
- C3018822
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | -500mV~18V | |
| 隔离电压(Vrms) | 5kV | |
| CTR-电流传输比 | 400% | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 7ns | |
| 传播延迟 tpHL | 1ns | |
| 输出电流 | 60mA | |
| 正向压降(Vf) | 1.3V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA |
商品概述
CY6N138、CY6N139光耦合器由一个AlGaAs LED和一个高增益分离达林顿光电探测器组成。通过减少输入晶体管的基极 - 集电极电容，用于光电二极管偏置的单独连接将速度比传统的光电晶体管光耦合器提高了几个数量级。这些器件采用8引脚DIP/SMD封装，具有不同的引线形成选项。
商品特性
- 低电流输入: 0.5 mA
- 优越的CTR: 2000%
- 高隔离电压: 5000Vrms
- 保证性能温度范围: 0 - 70℃
- 符合RoHS
应用领域
- 数字逻辑地隔离
- 低电流线路接收器
- 电话响铃检测器
- 微处理器总线隔离
- CMOS - LSTTL - TTL输出接口
