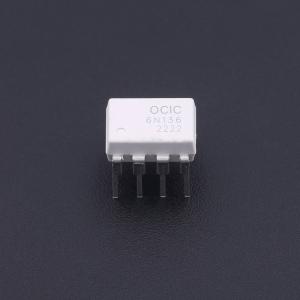

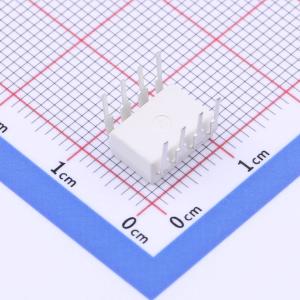

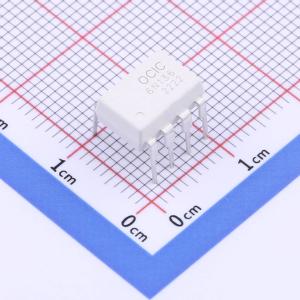

温馨提醒：图片仅供参考，商品以实物为准
CY6N136
DC 5kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 光耦合器由一个 AlGaAs LED 和高速光电晶体管组成。通过减少输入晶体管的基极-集电极电容，光电二极管偏置的单独连接将速度比传统的光电晶体管光耦合器提高了几个数量级。
- 品牌名称
- OCIC(卓睿科)
- 商品型号
- CY6N136
- 商品编号
- C3018820
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.45V | |
| 输出电流 | 8mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | - | |
| 输出通道数 | - | |
| 工作温度 | -40℃~+70℃ | |
| 电流传输比(CTR)最小值 | 19% | |
| 电流传输比(CTR)最大值/饱和值 | 50% | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 20mA |
商品概述
CY6N135、CY6N136光耦合器由一个AlGaAs LED和高速光电晶体管组成。通过减少输入晶体管的基极 - 集电极电容，光电二极管偏置的单独连接将速度比传统的光电晶体管光耦合器提高了几个数量级。
商品特性
- 集电极开路输出
- TTL兼容
- 高速率: 1 MBit/s
- 优越的CMR - 10 kV/μs
- CTR范围: 0 - 70%
- 符合RoHS
应用领域
- CMOS - LSTTL - TTL输出接口
- 电信设备
- 电机驱动中的功率晶体管隔离
- 替代低速光电晶体管光电耦合器
- 家电
