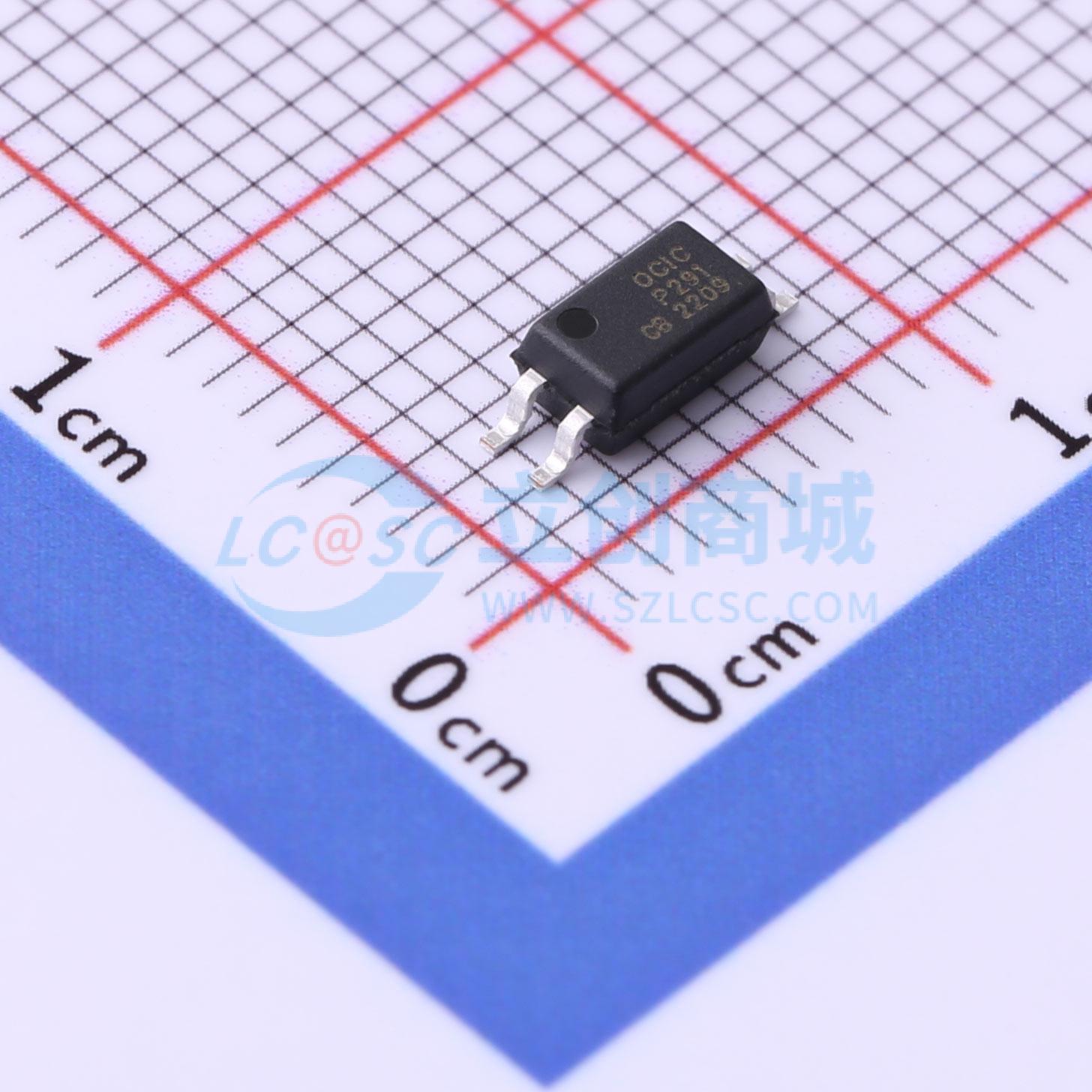

温馨提醒：图片仅供参考，商品以实物为准
CYTLP291(GB-TP)
DC 3.75kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CYTLP291由一个砷化镓发光二极管和一个光电晶体管组成的光电耦合器。CYTLP291是一个SO4封装的小而薄的光电耦合器。CYTLP291可以工作在较宽的工作温度范围（Ta = -55 to 110℃）而且具有较高的隔离电压（3750Vrms），它适合于高密度的表面贴装应用，比如小型开关电源和可编程控制器。
- 品牌名称
- OCIC(卓睿科)
- 商品型号
- CYTLP291(GB-TP)
- 商品编号
- C3018819
- 商品封装
- SOP-4-1.27mm
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@0.2mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 7us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
CYTLP291由一个砷化镓发光二极管和一个光电晶体管组成的光电耦合器。CYTLP291是一个SO4封装的小而薄的光电耦合器。CYTLP291可以工作在较宽的工作温度范围（Ta = -55 to 110℃）而且具有较高的隔离电压（3750Vrms），它适合于高密度的表面贴装应用，比如小型开关电源和可编程控制器。
商品特性
- 电流传输比CTR = 50~400% 在IF = 5mA, VCE = 5V条件下
- 输入和输出之间高隔离电压(Viso = 3750Vrms)
- 集电极 - 发射极击穿电压BVCEO ≥ 80V
- 工作温度范围：-55 to 110℃
- CQC认证(NO.:CQC20001238559)
- 符合EU REACH and RoHS标准
应用领域
- 开关电源，智能电表
- 工业控制，测量仪器
- 办公设备，比如复印机
- 家用电器，比如空调、风扇、热水器等
