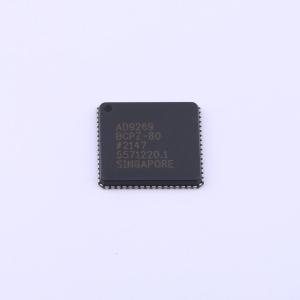

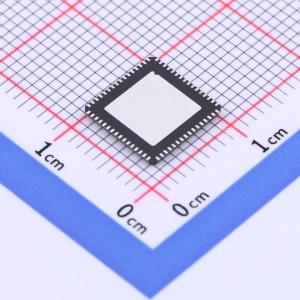

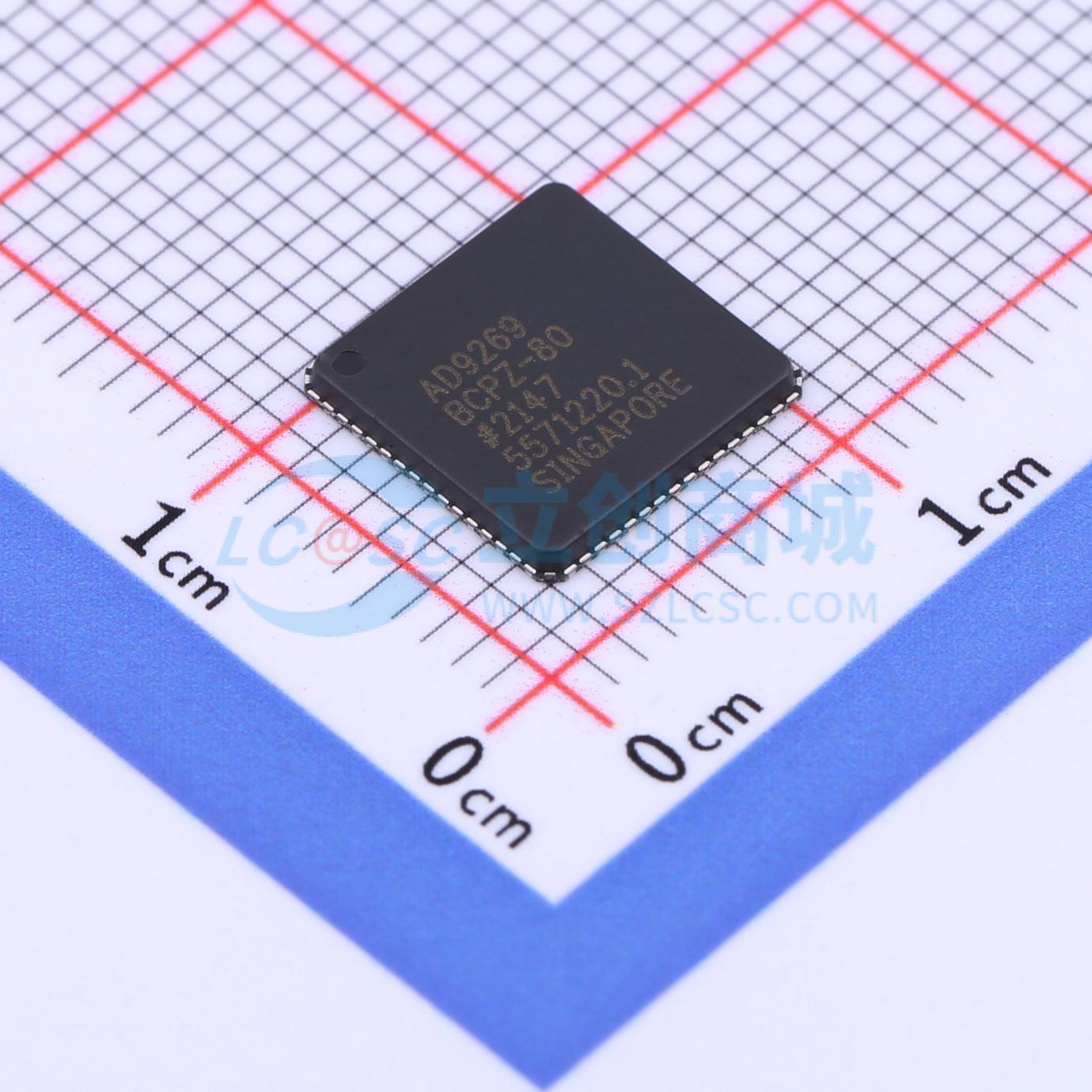

AD9269BCPZ-80

AD9269是一款单芯片、双通道、16位、20/40/65/80 MSPS模数转换器(ADC)，采用1.8V电源供电，内置高性能采样保持电路和片内基准电压源。 该产品采用多级差分流水线架构，内置输出纠错逻辑，在80 MSPS数据速率时可提供16位精度，并保证在整个工作温度范围内无失码。 AD9269集成可选的直流校正和正交误差校正(QEC)模块，可校正两个通道之间的直流失调、增益和相位失配。在直接变频接收机等复信号处理应用中，此功能模块可发挥重要作用。 该ADC还内置多种功能特性，可使器件的灵活性达到最佳、系统成本最低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。 采用一个差分时钟输入来控制所有内部转换周期。可选的占空比稳定器(DCS)用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。 数字输出数据格式为偏移二进制、格雷码或二进制补码。每个ADC通道均有一个数据输出时钟(DCO)，用来确保接收逻辑具有正确的锁存时序。该器件支持1.8 V和3.3 V两种CMOS电平，输出数据可以在单条输出总线上多路复用。 AD9269采用64引脚LFCSP封装，符合RoHS标准，额定温度范围为 -40°C至 +85°C工业温度范围。

• 1.8 V模拟电源供电
• 1.8 V至3.3 V输出电平
• 集成正交误差校正(QEC)
• 信噪比(SNR)77.6 dBFS(9.7 MHz输入)71 dBFS(200 MHz输入)
• 无杂散动态范围(SFDR)93 dBc(9.7 MHz输入)80 dBc(200 MHz输入)
• 低功耗每通道44 mW(20 MSPS)每通道100 mW(80 MSPS)
• 差分输入、700 MHz带宽
• 片内基准电压源和采样保持电路
• 2 V峰峰值差分模拟输入
• DNL： -0.5/+1.1 LSB
• 串行端口控制选项数据格式：偏移二进制、格雷码或二进制补码可选
• 时钟占空比稳定器(DCS)
• 1至6整数输入时钟分频器
• 数据输出复用选项
• 内置可选数字测试码生成功能
• 节能的掉电模式
• 带可编程时钟和数据对准功能的数据时钟输出(DCO)

• 通信
• 分集无线电系统
• 多模式数字接收器GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
• I/Q解调系统
• 智能天线系统
• 电池供电仪表
• 手持式示波器
• 便携式医疗成像
• 超声
• 雷达/LIDAR
