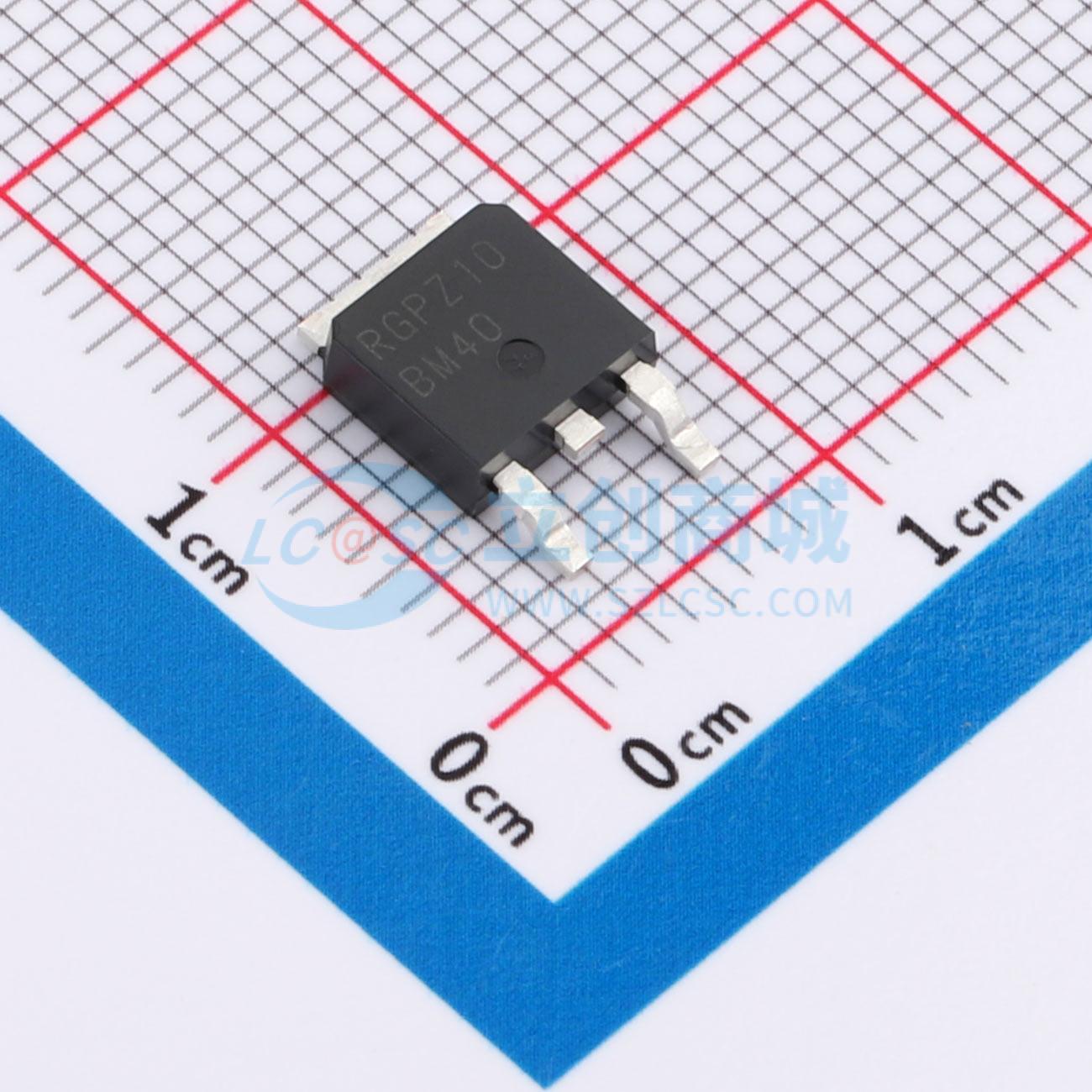

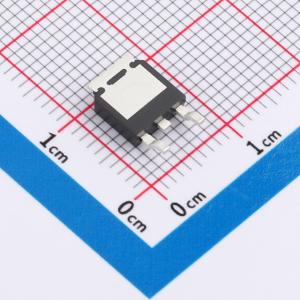

RGPZ10BM40FHTL
低集电极 - 发射极饱和电压、高自钳位电感开关能量、内置栅极 - 发射极保护二极管的IGBT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- RGPZ10BM40FHTL
- 商品编号
- C3014295
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 107W | |
| 集射极击穿电压(Vces) | 460V | |
| 集电极电流(Ic) | 20A | |
| 集电极脉冲电流(Icm) | - | |
| 集电极截止电流(Ices) | 7uA | |
| 集射极饱和电压(VCE(sat)) | 1.6V | |
| 栅极阈值电压(Vge(th)) | 2V@5V,10A | |
| 栅极电荷量(Qg) | 14nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1nF | |
| 输出电容(Coes) | 175pF | |
| 反向传输电容(Cres) | 55pF | |
| 开启延迟时间(Td(on)) | 500ns | |
| 关断延迟时间(Td(off)) | 4us | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+175℃ |
商品特性
- 低集电极 - 发射极饱和电压
- 高自钳位电感开关能量
- 内置栅极 - 发射极保护二极管
- 符合AEC - Q101标准
- 无铅镀层；符合RoHS标准
应用领域
- 点火线圈驱动电路
- 螺线管驱动电路
