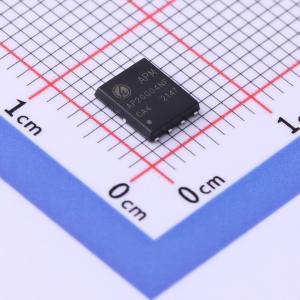

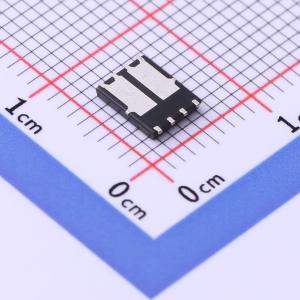

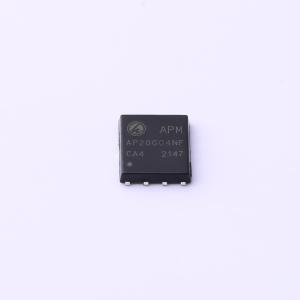

温馨提醒：图片仅供参考，商品以实物为准
AP20G04NF
40V N+P沟道增强模式MOSFET,电流:23A,耐压:40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP20G04NF
- 商品编号
- C3011505
- 商品封装
- PDFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 23A | |
| 导通电阻(RDS(on)) | 18mΩ@10V | |
| 耗散功率(Pd) | 31.3W | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 10nC@4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.013nF | |
| 反向传输电容(Crss) | 108pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 107pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
AP20G04NF采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 40V,ID = 23A
- 在VGS = 10V时,RDS(ON) < 18mΩ
- VDS = -40V,ID = -20A
- 在VGS = 10V时,RDS(ON) < 32mΩ
应用领域
- 无线充电
- 升压驱动器
- 无刷电机
