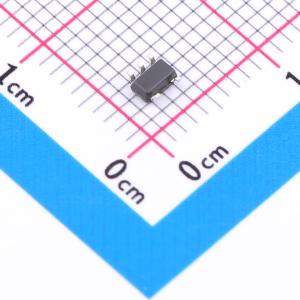

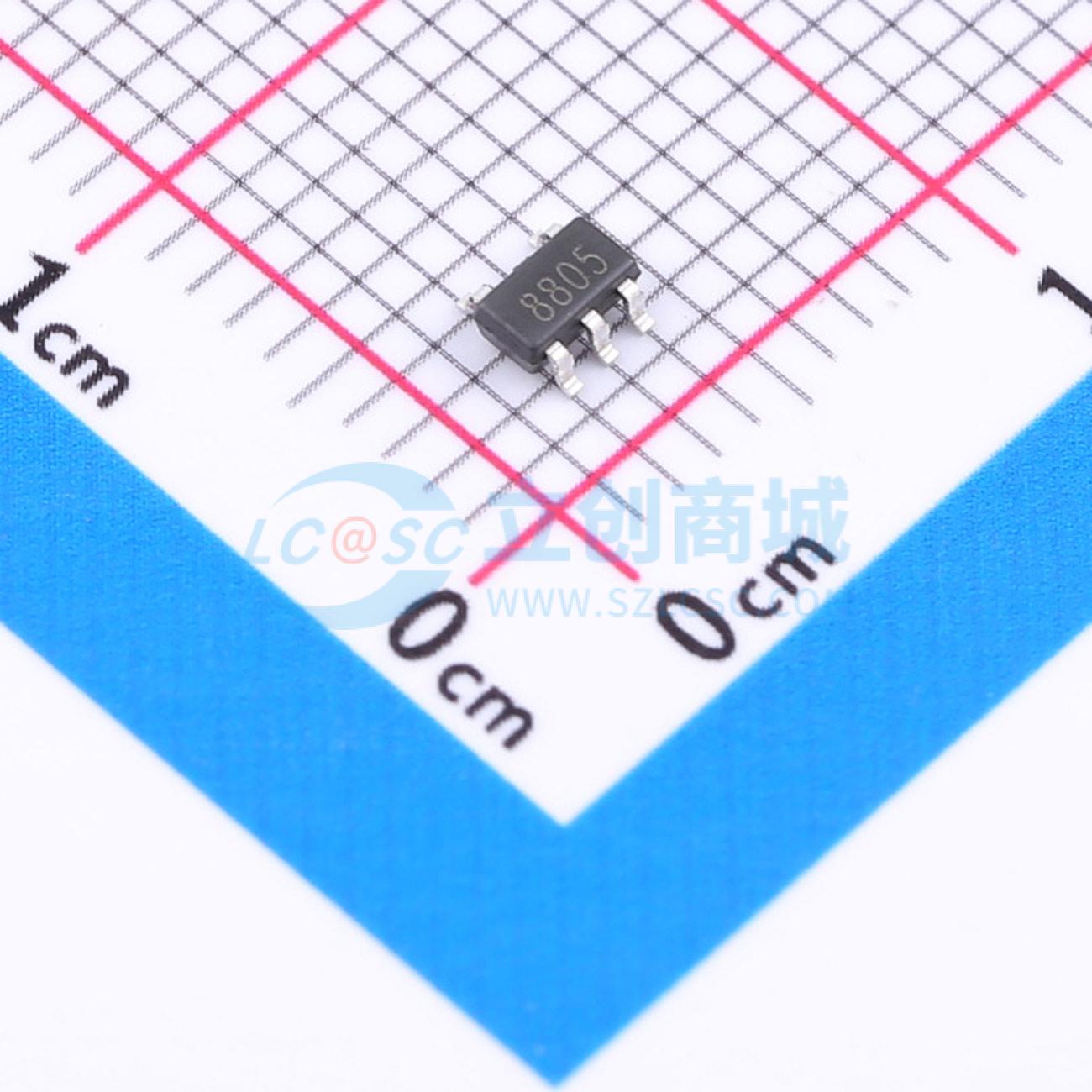

温馨提醒：图片仅供参考，商品以实物为准

HG8805M5/TR

600mA低压差CMOS电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HG805系列是一款低压差线性稳压器。该器件专为电池供电系统而设计。其接地电流非常小，典型值为50μA，可显著延长电池使用寿命
品牌名称: HGSEMI(华冠)
商品型号: HG8805M5/TR
商品编号: C3007915
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.049克(g)

商品参数

商品概述

HG805系列是一款低压差线性稳压器。该器件专为电池供电系统设计。其接地电流非常小，典型值为50μA，可显著延长电池使用寿命。通过CMOS和可编程熔丝技术实现了低功耗和高精度。输出电压范围可扩展至1.2V至6.0V。AME8805由高精度电压基准、误差校正电路和限流输出驱动器组成。该器件具有良好的瞬态响应，即使负载发生变化，输出也能保持稳定。EN（关断）输入可关闭输出，从而降低功耗。 HG8805可与廉价的多层陶瓷片式电容器（MLCC）输出电容稳定配合工作。由于具有高纹波抑制比，AME8805系列可用于有噪声的电源场合。从BP（旁路）输入到地连接一个470pF的电容可降低内部基准上的噪声，进而显著降低输出噪声。如果不考虑该噪声，可将该输入悬空。可以使用更大的CBP电容值，但这会延长电源初次接通后达到额定输出电压的时间。 805集成了过温和过流保护功能。还可采用小型封装，如SOT23 - 5（300mW）和SOT - 89（500mW）。

商品特性

最大输出电流600mA
输出电压高精度：±1.5%
低功耗
片上保护：过热、短路保护
小输入/输出压差：600mA时为600mV
可调版本

应用领域

电池供电系统
便携式计算机
便携式相机和录像机
参考电压源
仪器仪表
寻呼机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	8V
	输出电压	1.2V~6V
	输出电流	600mA
	电源纹波抑制比(PSRR)	55dB@(100Hz)
	压差	1V@(600mA)

	属性	参数值
	静态电流(Iq)	-
	噪声	12uVrms
	特性	短路保护；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
