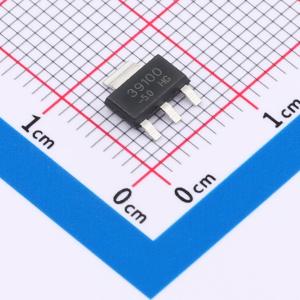

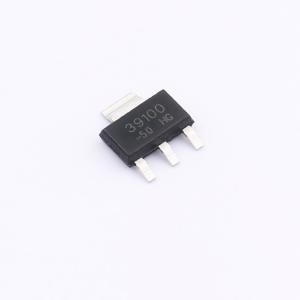

MIC39100MP-5.0/TR
1A低压低压差稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MIC39100、MIC39101和MIC39102是1A低压差线性稳压器，能以极小的封装提供低电压、大电流输出。MIC39100/1/2压差极低（1A时典型值为410mV），地电流也很低（1A时典型值为12mA）。MIC39100是固定输出稳压器，采用SOT - 223封装
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MIC39100MP-5.0/TR
- 商品编号
- C3007921
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.2768克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 16V | |
| 输出电压 | 5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 630mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 20mA | |
| 噪声 | - | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
1A 低压差线性稳压器，可通过极小的封装提供低电压、大电流输出。具有极低的压差（1A 时典型值为 410mV）和低接地电流（1A 时典型值为 12mA）。非常适合需要将标准 5V 转换为 3.3V、3.3V 转换为 2.5V 或 2.5V 转换为 1.8V 的 PC 扩展卡。在所有工作条件下，保证最大压差电压为 630mV，允许从低至 3.13V 的电源提供 2.5V 电压，从低至 2.43V 的电源提供 1.8V 电压。具备过流限制、热关断和反接电池保护功能。提供 5.0V、3.3V、2.5V、1.8V 和 1.5V 的固定电压，同时输出电压可调节至 1.24V。
商品特性
- 固定和可调（至 1.24V）输出电压
- 1A 时典型压差为 410mV
- 非常适合 3.0V 至 2.5V 转换
- 非常适合 2.5V 至 1.8V 转换
- 最小保证输出电流为 1A
- 初始精度为 1%
- 低接地电流
- 电流限制和热关断
- 反接电池保护
- 反向漏电保护
- 快速瞬态响应
应用领域
- 用于 PC 扩展卡的 LDO 线性稳压器
- 高效线性电源
- 开关电源后置稳压器
- 多媒体和 PC 处理器电源
- 电池充电器
- 低压微控制器和数字逻辑
