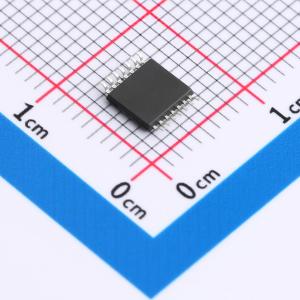

温馨提醒：图片仅供参考，商品以实物为准
HGV8054MT/TR
HGV8054MT/TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 250MHz CMOS Rail-to-Rail 四路放大器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HGV8054MT/TR
- 商品编号
- C3007933
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 7.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 250MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 9.5uV/℃ | |
| 压摆率(SR) | 4.5V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 4.9nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 62dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.8mA | |
| 输出电流 | 80mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V |
商品概述
HGV8051（单通道）、HGV8052（双通道）和 HGV8054（四通道）是轨到轨输出电压反馈放大器，使用方便且成本低廉。它们具备通常在电流反馈放大器中才有的带宽和压摆率。所有型号都拥有较宽的输入共模电压范围和输出电压摆幅，使其能够轻松应用于低至 2.5V 的单电源。尽管成本较低，但 HGV805X 系列仍能提供出色的整体性能。它们的带宽可达 250MHz（G = +1），在 52MHz 范围内的平坦度为 0.1dB（G = +2），每个放大器的典型功耗仅为 2.8mA。 HGV805X 系列具有低失真和快速稳定的特性，非常适合用于高速 A/D 或 D/A 转换器的缓冲。HGV8051 具备掉电禁用功能，可将电源电流降至 50μA。这些特性使 HGV8051/2 成为对尺寸和功耗要求苛刻的便携式和电池供电应用的理想选择。所有型号的工作温度范围均扩展至 -40℃ 至 +125℃。
商品特性
- 单电源供电：+2.5V ~ +5.5V
- 轨到轨输出
- -3dB 带宽（G = +1）：250MHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 静态电流：2.8mA/放大器（典型值）
- 工作温度：-40℃ ~ +125℃
- HGV8051 提供 SOT-23-5 和 SC70-5 封装
- HGV8052 提供 SOP-8、MSOP-8 和 DFN-8 封装
- HGV8054 提供 SOP-14 和 TSSOP-14 封装
应用领域
- 成像
- 光电二极管前置放大器
- DVD/CD 滤波器
- 专业视频和摄像机
- 手持设备
- 基站 A/D 驱动器
