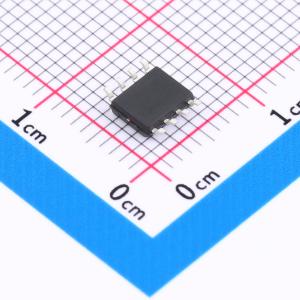

温馨提醒：图片仅供参考，商品以实物为准
MC33063M/TR
MC33063 DC-DC转换器控制电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC33063是一种DC-DC转换器控制电路,具有内部温度补偿参考、比较器、受控占空比振荡器、带活动电流限制电路的驱动器和高电流输出开关。该系列器件设计用于3.0V至40V的输入电压范围,低待机电流,电流限制,最大输出开关电流可达1.5A,可调输出电压,最高工作频率可达100kHz。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MC33063M/TR
- 商品编号
- C3007907
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型；升压型 | |
| 工作电压 | 3V~40V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 24kHz~42kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式；反相式；升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MC33063系列是一款单片控制电路，包含直流-直流转换器所需的主要功能。这些器件由内部温度补偿基准源、比较器、带有源电流限制电路的可控占空比振荡器、驱动器和大电流输出开关组成。该系列专为在降压、升压和电压反转应用中使用而设计，只需最少数量的外部元件。
商品特性
- 输入电压范围为3.0V至40V
- 低待机电流
- 电流限制功能
- 输出开关电流高达1.5A
- 输出电压可调
- 最高工作频率可达100kHz
- 精密基准源（精度2%）
