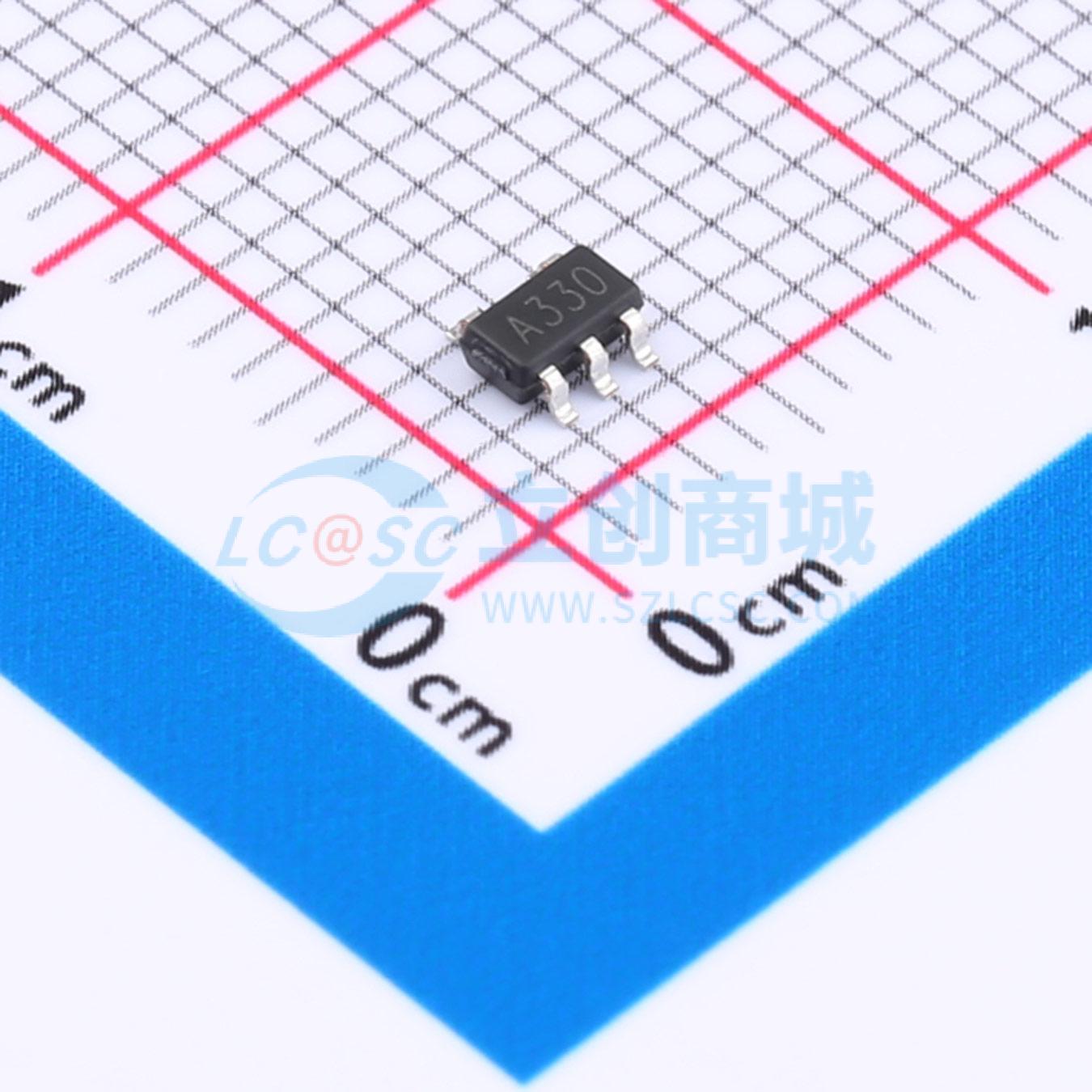

OPA330M5/TR
具备射频滤波器的350KHz零漂移、轨到轨输入输出CMOS运算放大器
- 描述
- 是单/双/四电源、微功耗、零漂移CMOS运算放大器，提供350kHz带宽、轨到轨输入和输出，以及1.8V至5.5V的单电源工作。采用斩波稳定技术，可提供极低的失调电压（最大小于10μV）和接近零的温度漂移。每个放大器的静态电源电流为25μA，输入偏置电流极低，为20pA，使其成为低失调、低功耗和高阻抗应用的理想选择。具有出色的共模抑制比，没有传统互补输入级的交越问题。这种设计在驱动模数转换器（ADC）时具有卓越的性能，不会降低差分线性度。提供多种封装形式，扩展温度范围为 -45°C至 +125°C，在所有电源电压下都能提供额外的设计灵活性。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- OPA330M5/TR
- 商品编号
- C3007899
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 单电源电压 | 1.8V~5.5V | |
| 输入失调电压(Vos) | 2uV | |
| 输入失调电压温漂(Vos TC) | 50nV/℃ | |
| 增益带宽积(GBW) | 350kHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.2V/us | |
| 共模抑制比(CMRR) | 110dB |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 70nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 20pA | |
| 静态电流(Iq) | 25uA | |
| 输出电流 | 30mA | |
| 输入失调电流(Ios) | 10pA | |
| 工作温度 | -45℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；零漂移/自动稳零 |
商品概述
OPAx330放大器是单/双/四路供电、微功耗、零漂移的CMOS运算放大器，提供350kHz带宽、轨到轨输入和输出，以及1.8V至5.5V的单电源工作电压。OPAx330采用斩波稳定技术，提供极低的失调电压（最大值小于10μV）和接近零的温漂。每个放大器25μA的低静态电源电流和20pA的极低输入偏置电流，使其成为低失调、低功耗和高阻抗应用的理想选择。OPAx330在不产生与传统互补输入级相关的交越失真的情况下，提供了出色的共模抑制比。这种设计使其在驱动模数转换器时具有卓越的性能，且不会降低差分线性度。 OPA330提供SOT23-5、SC70-5和SOP-8封装。OPA2330提供SOP8、MSOP8和DFN-8封装。四路OPA4330提供绿色SOP-14和TSSOP-14封装。在所有电源电压下，-45℃ ~ +125℃的扩展工作温度范围提供了额外的设计灵活性。 OPAx330系列运算放大器具有单位增益稳定性，适用于广泛的应用。其小型封装有助于节省印刷电路板空间，并实现更小的电子产品设计。该系列可在1.8V至5.5V单电源或±0.9V至±2.75V双电源下工作。为获得性能，在单电源工作时，应在VDD引脚附近放置一个0.1μF陶瓷电容。在双电源工作时，VDD和VSS电源应分别使用单独的0.1μF陶瓷电容旁路至地。 该系列的低电源电流（典型值为每通道25μA）有助于最大限度地延长电池寿命，是电池供电系统的理想选择。其工作电压范围宽（1.8V至5.5V）。此外，所有温度规格适用于-45℃至+125℃。在完整的电源电压范围内，大多数特性保持不变。这些保证确保了在整个单节锂离子电池寿命期间的工作。 OPAx330系列的输入共模范围可扩展至超出电源轨100mV（VSS-0.1V至VDD+0.1V）。这是通过使用互补输入级实现的。在正常工作时，输入应限制在此范围内。 轨到轨输出摆幅在输出端提供了最大可能的动态范围。这在低电源电压下工作时尤为重要。在轻电阻负载（>100kΩ）下，OPAX330系列的输出电压通常可摆动至距离电源轨小于5mV；在中等电阻负载（10kΩ）下，可摆动至距离电源轨100mV。 OPAx330系列针对带宽和速度进行了优化，而非驱动容性负载。输出电容会在放大器的反馈路径中产生一个极点，导致过度的峰值和潜在的振荡。如果处理负载电容是应用的要求，可考虑两种策略：（1）在放大器输出端和负载电容之间串联一个小电阻；（2）通过增加整体噪声增益来减小放大器反馈环路的带宽。
商品特性
- 单电源工作电压范围：+1.8V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：350kHz（典型值 @25℃）
- 低输入偏置电流：20pA（典型值 @25℃）
- 低失调电压：10μV（最大值 @25℃）
- 静态电流：每个放大器25μA（典型值）
- 工作温度范围：-45℃ ~ +125℃
- 零漂移：0.05μV/℃（典型值）
- 嵌入式射频抗电磁干扰滤波器
- 小型封装：OPA330提供SOT23-5、SC70-5和SOP-8封装；OPA2330提供SOP8、MSOP8和DFN-8封装；OPA4330提供SOP14和TSSOP14封装；具体包括SOP-8、SOP-14、TSSOP-14、MSOP-8、SOT-23-5、SC70-5、DFN-8 2×2mm
应用领域
- 传感器应用
- 温度测量
- 电子秤
- 手持式测试设备
- 电池供电仪器
