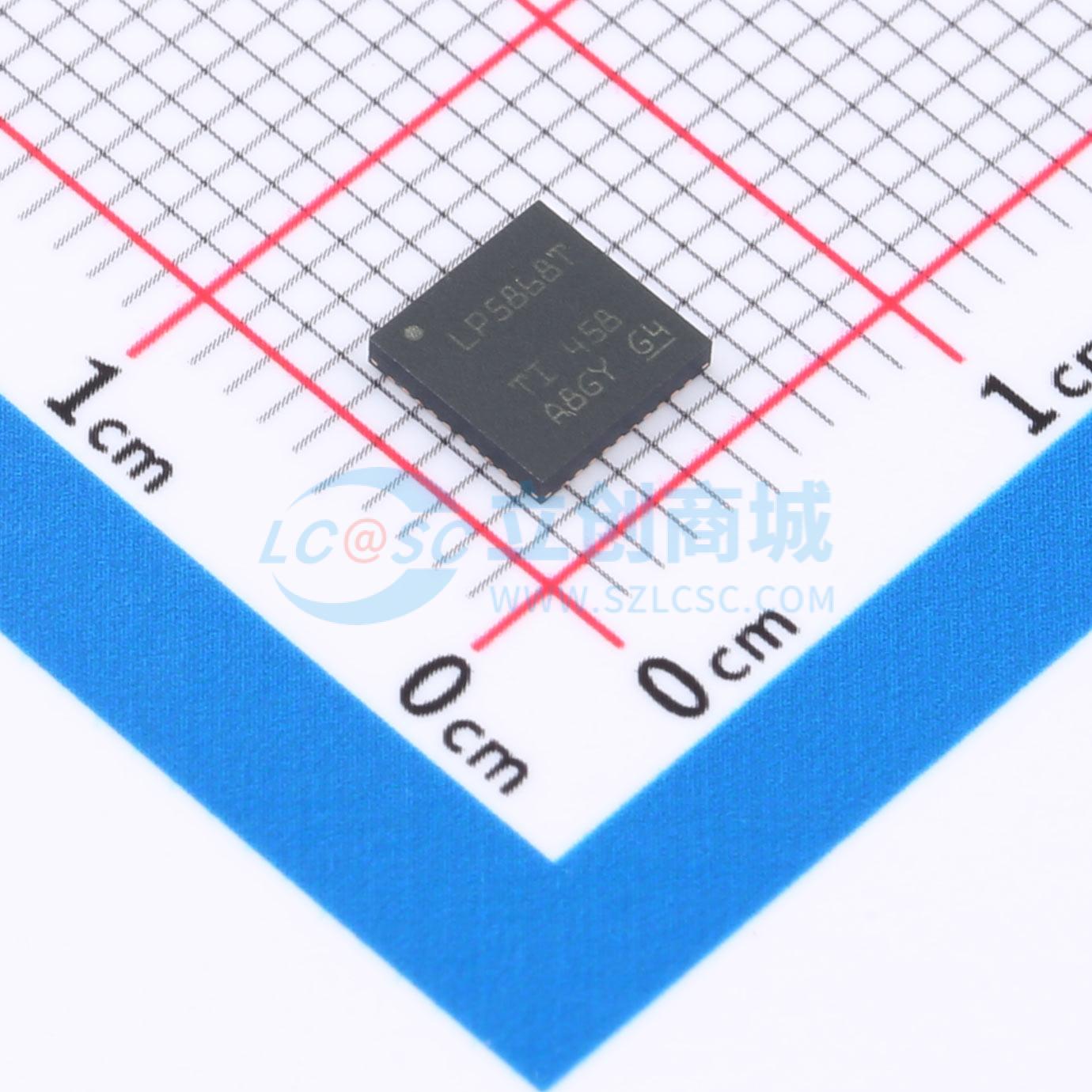

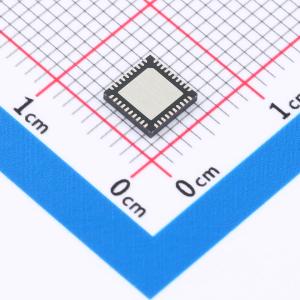

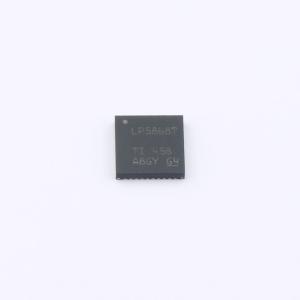

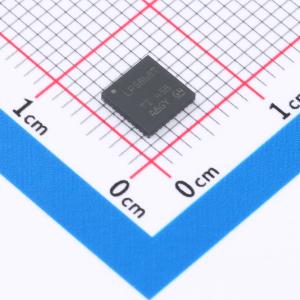

LP5868TRKPR

具有8位模拟以及8位或16位PWM调光功能的8×18LED大电流矩阵驱动器

描述: 是一款大电流、高性能LED矩阵驱动器。该器件集成了18个具有N (N = 6 / 3 / 11)个开关MOSFET的恒流阱，因此可支持集成了8个MOSFET，从而支持多达144个LED点或48个RGB LED。同时支持模拟调光和PWM调光方法。对于模拟调光，能够以256个阶跃来调节每个LED点
品牌名称: TI(德州仪器)
商品型号: LP5868TRKPR
商品编号: C33129500
商品封装: VQFN-40(5x5)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

LP5868T 是一款具有8位模拟以及8位或16位PWM调光功能的8×18 LED大电流矩阵驱动器，属于大电流、高性能 LED 矩阵驱动器。该器件集成了 18 个带开关 MOSFET 的恒流阱，集成8个MOSFET，可支持多达 144 个 LED 点或 48 个 RGB LED。LP5868T 同时支持模拟调光和 PWM 调光方法。对于模拟调光，能够以 256 个阶跃来调节每个 LED 点。对于 PWM 调光，集成式 8 位或 16 位可配置 PWM 发生器可实现平滑且无可闻噪声的调光控制，也可以将每个 LED 点任意映射到 8 位组 PWM，以实现共同调光控制。LP5868T 实现了完整的可寻址 SRAM，从而更大限度地减少数据流量，集成了重影消除电路以消除上下重影，还支持 LED 开路和短路检测功能，同时支持 1MHz（最大值）I²C 和 12MHz（最大值）SPI接口。

商品特性

支持LED矩阵拓扑，18个恒流阱均具有8个扫描开关，可支持144个LED点
可针对 1 至 8 个扫描开关进行配置
VCC/VLED 工作范围为 2.7V 至 5.5V
逻辑引脚兼容 1.8V、3.3V 和 5V 电压
18个高精度恒流阱，当 VCC ≥ 3.3V 时，每个电流阱的电流为 100mA
器件间电流误差±5%，通道间电流误差±5%
相移可平衡瞬态功耗
关断模式:当 EN = 低电平时 ICC ≤ 1μA
待机模式:当 EN = 高电平且 CHIP_EN = 0（保留数据）时 ICC ≤ 10μA
工作模式:当通道电流 = 12.5mA 时 ICC = 5mA（典型值）
支持灵活的调光选项，可对每个LED点进行单独的开/关控制
支持模拟调光（电流增益控制）
为所有 LED 点提供全局 7 阶跃最大电流 (MC) 设置
提供3组7位颜色电流(CC)RGB设置
为每个LED点提供单独的8位点电流(DC)设置
以无可闻噪声的频率进行PWM调光
为所有 LED 点实现全局 8 位 PWM 调光
为LED点任意映射实现3组可编程8位PWM调光
为每个 LED 点实现单独的 8 位或 16 位 PWM 调光
集成完整的可寻址SRAM，可更大限度地减少数据流量
支持针对各个LED点进行开路/短路检测
提供重影消除和低亮度补偿功能
接口选项:当IFS = 低电平时采用1MHz（最大值）I²C接口；当IFS = 高电平时采用12MHz（最大值）SPI接口

应用领域

大型和智能家用电器的LED动画和指示
全局RGB键盘背光
室外键盘背光
视频监控和IP摄像机的IR模块
光学模块中的激光二极管

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.7V~5.5V
	通道数	18
	输出电流	100mA

	属性	参数值
	调光	模拟；PWM
	功能特性	短路保护(SCP)；LED开路保护；过温保护(OTP)
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	5%
