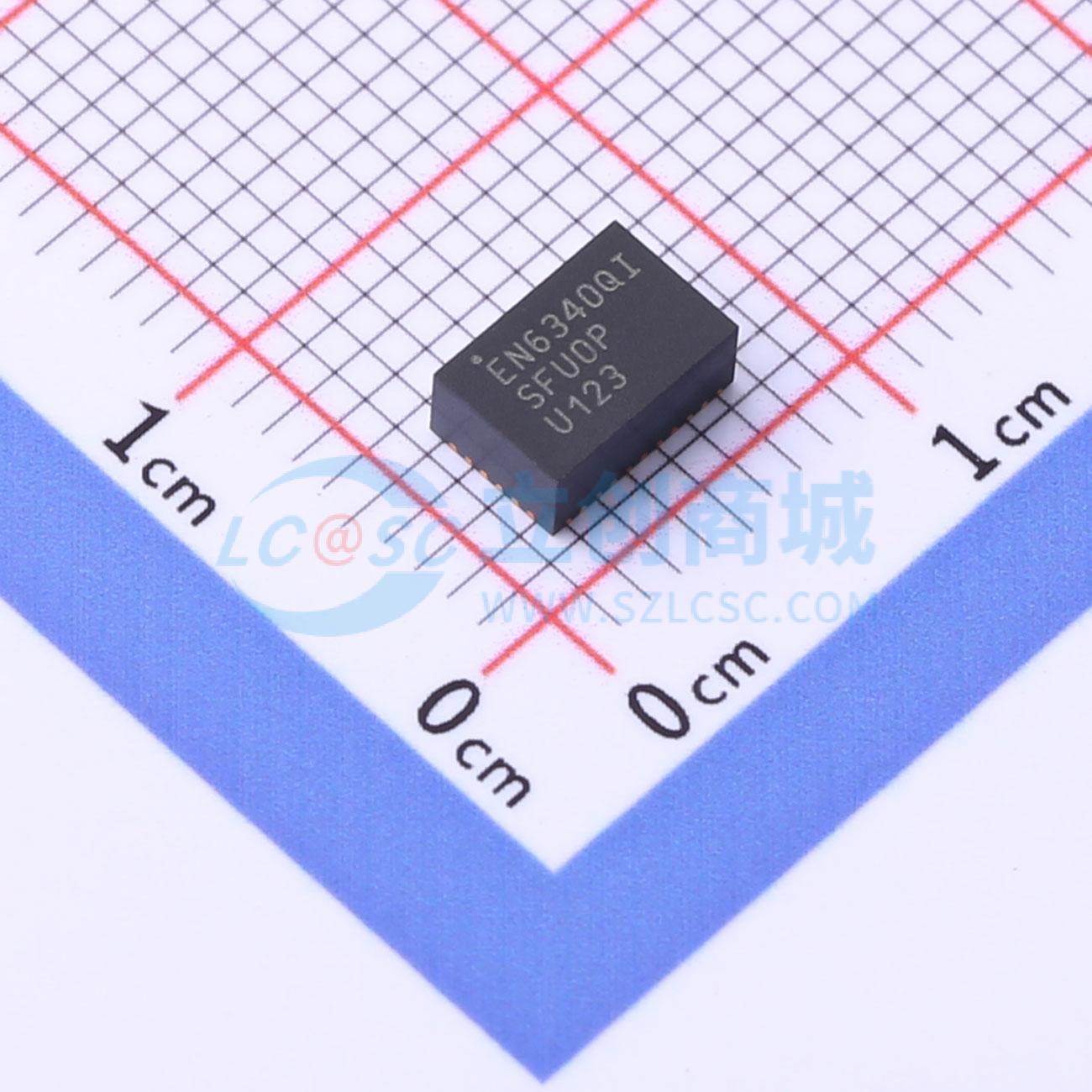

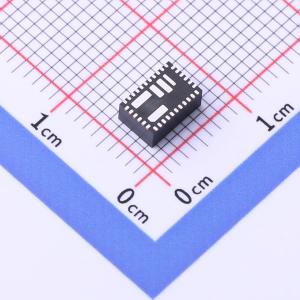

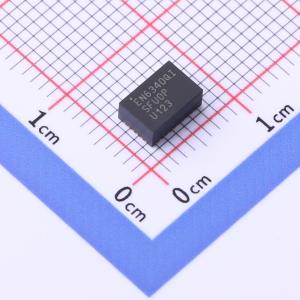

温馨提醒：图片仅供参考，商品以实物为准
EN6340QI
4A PowerSoC:高效率降压DC-DC开关转换器
- 描述
- EN6340QI是英特尔恩智浦片上电源系统（PowerSoC）DC-DC转换器。它采用先进的4mm x 6mm x 2.5mm 34引脚QFN封装，集成了电感器、MOSFET开关、小信号电路和补偿电路。EN6340QI专为满足当前和未来高性能、低功耗处理器、DSP、FPGA、内存板以及分布式电源架构中系统级应用的精确电压和快速瞬态要求而设计。该器件采用先进的电路技术、高开关频率和专有的集成电感技术，可实现高质量、超紧凑的非隔离式DC-DC转换。英特尔恩智浦电源解决方案通过大幅简化电路板设计、布局和制造要求，显著助力系统设计和提高生产效率。此外，完整电源解决方案所需的元件数量减少，有助于实现整体系统成本节约。所有恩智浦产品均符合RoHS标准，且适用于无铅制造环境。
- 品牌名称
- Intel/Altera
- 商品型号
- EN6340QI
- 商品编号
- C3000903
- 商品封装
- QFN-34(4x6)
- 包装方式
- 编带
- 商品毛重
- 8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 2.7V~6.6V | |
| 输出电压精度 | ±1.5% | |
| 输出电压(Vout) | 750mV~6.28V | |
| 输出电流(最大值) | 4A | |
| 转换效率 | 95% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 40mA | |
| 开关频率 | 2MHz | |
| 特性 | 欠压保护；过流保护；短路保护；过热保护 | |
| 长度 | 6mm | |
| 宽度 | 4mm | |
| 高度 | 2.5mm | |
| 工作温度 | -40℃~+85℃ |
商品概述
EN6340QI是英特尔恩智浦片上电源系统（PowerSoC）DC-DC转换器。它采用先进的4mm x 6mm x 2.5mm 34引脚QFN封装，集成了电感器、MOSFET开关、小信号电路和补偿电路。 EN6340QI专为满足当前和未来高性能、低功耗处理器、DSP、FPGA、内存板以及分布式电源架构中系统级应用的精确电压和快速瞬态要求而设计。该器件采用先进的电路技术、高开关频率和专有的集成电感技术，可实现高质量、超紧凑的非隔离式DC-DC转换。 英特尔恩智浦电源解决方案通过大幅简化电路板设计、布局和制造要求，显著助力系统设计和提高生产效率。此外，完整电源解决方案所需的元件数量减少，有助于实现整体系统成本节约。 所有恩智浦产品均符合RoHS标准，且适用于无铅制造环境。
商品特性
- 高效率（高达95%）
- 出色的纹波和EMI性能
- 高达4A的连续工作电流
- 2.7V至6.6V输入电压范围
- 0.5%的VFB初始精度
- 1.5%的总体精度（线路、负载、温度）
- 2MHz开关频率
- 60mm²优化的总解决方案尺寸
- 可编程软启动
- 电源正常指示灯
- 热保护、过流保护、短路保护、欠压保护和预偏置保护
- 引脚与EN6363QI（6A）兼容
- 符合RoHS标准，MSL 3级，260℃回流焊
应用领域
- FPGA、分布式电源架构、低功耗ASIC、多核、通信处理器和DSP的负载点稳压
- 需要高功率密度的空间受限应用
- 需要高效率的5V/3.3V总线架构
