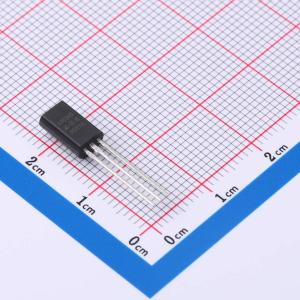

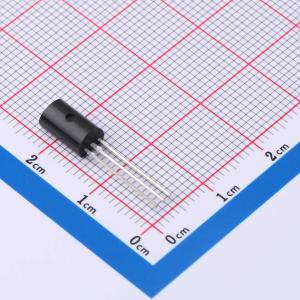

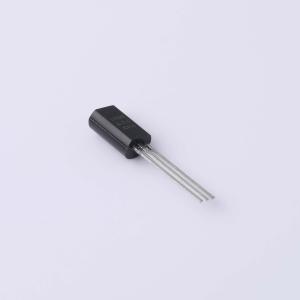

温馨提醒：图片仅供参考，商品以实物为准

LM385Z-2.5G

微功率电压基准二极管

SMT扩展库PCB免费打样

描述: LM285/LM385 系列是微功率两端子禁带电压稳压器二极管。此类器件基于 10 ?A 至 20 mA 的宽电流范围运行，具有极低动态阻抗、低噪声，随时间和温度的稳定运行。较小电压允差范围通过片上微调实现。较大动态运行范围使得此类器件能够用于多种电源类型的应用，且具有卓越调节。极低运行电流使得此类器件适用于微功率电路，如便携仪器、稳压器和其他需要较长电池寿命的模拟电路。LM285/LM385 系列封装在低成本 TO-226AA 塑料盒体内，提供 1.235 和 2.500 V 两种电压版本，通过器件后缀说明（参见订购信息表）。LM285 的规格运行温度范围为 -40 C 至 +85 C，LM385 的额定温度范围为 0 C 至 +70 C。LM385 还可以 1.235 和 2.500 V 电压采用表面贴装塑料封装。
品牌名称: onsemi(安森美)
商品型号: LM385Z-2.5G
商品编号: C3001171
商品封装: TO-92
包装方式: 袋装
商品毛重: 0.097克(g)

商品参数

商品概述

LM285/LM385系列是微功耗两端带隙电压调节二极管。这些器件设计用于10 μA至20 mA的宽电流范围，具有极低的动态阻抗、低噪声以及随时间和温度变化的稳定工作特性。通过片上微调可实现严格的电压容差。较大的动态工作范围使这些器件能够在电源变化范围较大的应用中实现出色的稳压效果。极低的工作电流使这些器件非常适合用于微功耗电路，如便携式仪器、稳压器和其他需要延长电池寿命的模拟电路。 LM285/LM385系列采用低成本TO - 226塑料封装，有1.235 V和2.500 V两种电压版本，由器件后缀表示。LM285的工作温度范围为 - 40℃至 + 85℃，而LM385的额定温度范围为0℃至 + 70℃。 LM385也有1.235 V和2.500 V电压的表面贴装塑料封装。

商品特性

工作电流范围为10 μA至20 mA
初始容差等级为1.0%、1.5%、2.0%和3.0%
低温系数
动态阻抗为1.0 Ω
提供表面贴装封装
这些器件无铅且符合RoHS标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	输出电压	2.5V
	输出电流	20mA
	精度	±3%

	属性	参数值
	温度系数	80ppm/℃
	静态电流(Iq)	13uA
	最小阴极电流调节	13uA
	噪声(10Hz-10kHz)	120uVrms
	工作温度	0℃~+70℃
