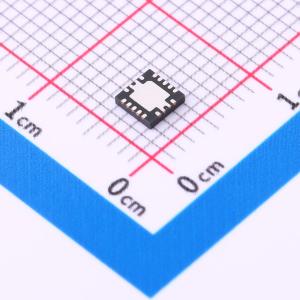

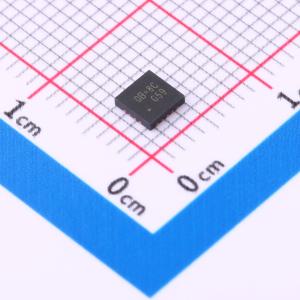

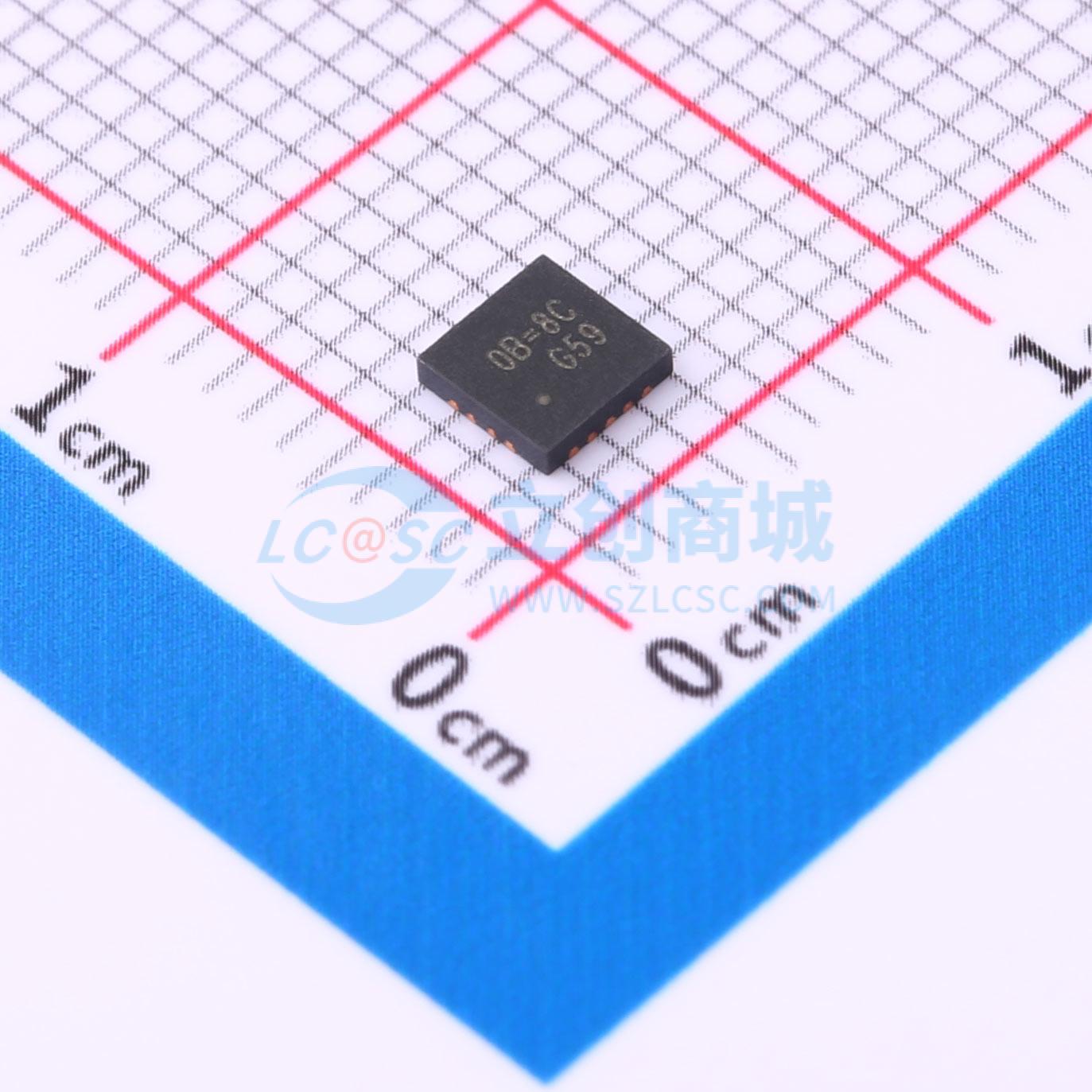

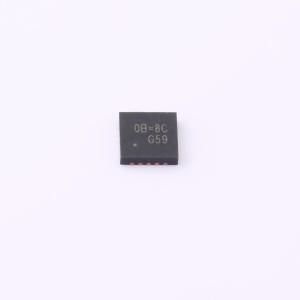

RT7298AHGQW

开关稳定器IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT7298A是一款高效的单片式同步降压DC - DC转换器，可在4.5V至18V的输入电源下提供高达6A的输出电流。RT7298A采用具有外部补偿的电流模式架构，可在广泛的负载和输出电容范围内优化瞬态响应。
品牌名称: RICHTEK(立锜)
商品型号: RT7298AHGQW
商品编号: C3001128
商品封装: WQFN-14(3.5x3.5)
包装方式: 编带
商品毛重: 0.0725克(g)

商品参数

商品概述

RT7298A是一款高效的单片同步降压DC-DC转换器，可在4.5V至18V的输入电源下提供高达6A的输出电流。RT7298A采用带外部补偿的电流模式架构，可在广泛的负载和输出电容范围内优化瞬态响应。逐周期电流限制可防止输出短路，软启动功能可消除启动期间的输入电流浪涌。故障保护功能包括输出欠压保护、输出过压保护和过温保护。低电流关断模式可断开输出，便于在电池供电系统中进行电源管理。

商品特性

低RDS(ON)功率MOSFET开关：26mΩ/19mΩ
输入电压范围：4.5V至18V
可调开关频率：200kHz至1.6MHz
电流模式控制
可与外部时钟同步：200kHz至1.6MHz
精确的电压基准：0.6V ±1%
可单调启动至预偏置输出
可调软启动
电源正常指示
可选打嗝模式和锁断模式欠压保护
过温保护和过压保护
输入欠压锁定
符合RoHS标准且无卤

应用领域

高性能负载点稳压
笔记本电脑
高密度分布式电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电流	6A
	开关频率	200kHz~1.6MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	内置
	输出类型	可调
