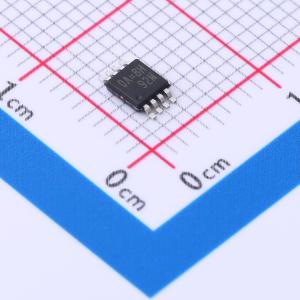

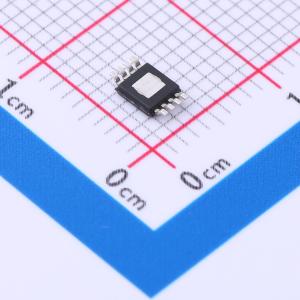

RT9068-33GFP

PMIC-稳压器

品牌名称: RICHTEK(立锜)
商品型号: RT9068-33GFP
商品编号: C3001123
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

商品概述

RT9068系列是高压（60V工作电压）、低静态电流的低压差线性稳压器，能够提供50mA的输出电流，最大压差为300mV。低静态电流和关断电流（工作时30μA，关断时2μA）使其非常适合用于电池供电和/或高压系统。在包括压差在内的所有条件下，接地电流都能得到良好控制。 RT9068系列可与任何合适的输出电容配合使用，包括1μF低ESR陶瓷电容，具有出色的线性和负载瞬态响应。内部保护电路包括反接电池保护、限流、热关断和反向电流保护。在整个线性和负载范围内，输出电压精度为±2%。这些器件有3种固定输出版本（2.5V、3.3V、5V）以及一种支持可调输出电压（1.25V至60V）的版本。所有版本均采用带有散热焊盘的SOP - 8和MSOP - 8封装，以实现高功率耗散。

商品特性

宽输入电压范围：4.5V至60V
低静态电流：工作时30μA，关断时2μA
低压差：50mA时最大300mV
固定（2.5V、3.3V、5V）和可调（1.25V至60V）版本
±2%输出容差
搭配1μF输出电容（铝电解、钽或陶瓷）时稳定
固有反向电流保护（无需二极管）
60V反接电池保护

应用领域

低电流、高压稳压器
电池供电应用
电信和数据通信应用
汽车应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	静态电流(Iq)	40uA
	噪声	200uVrms
	特性	反接保护；过热保护；过流保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	60V
	输出电压	3.3V
	输出电流	50mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	压差	300mV@(50mA)
