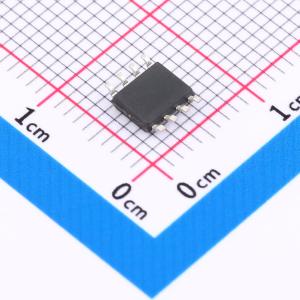

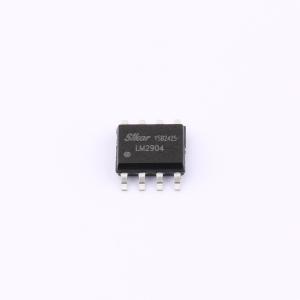

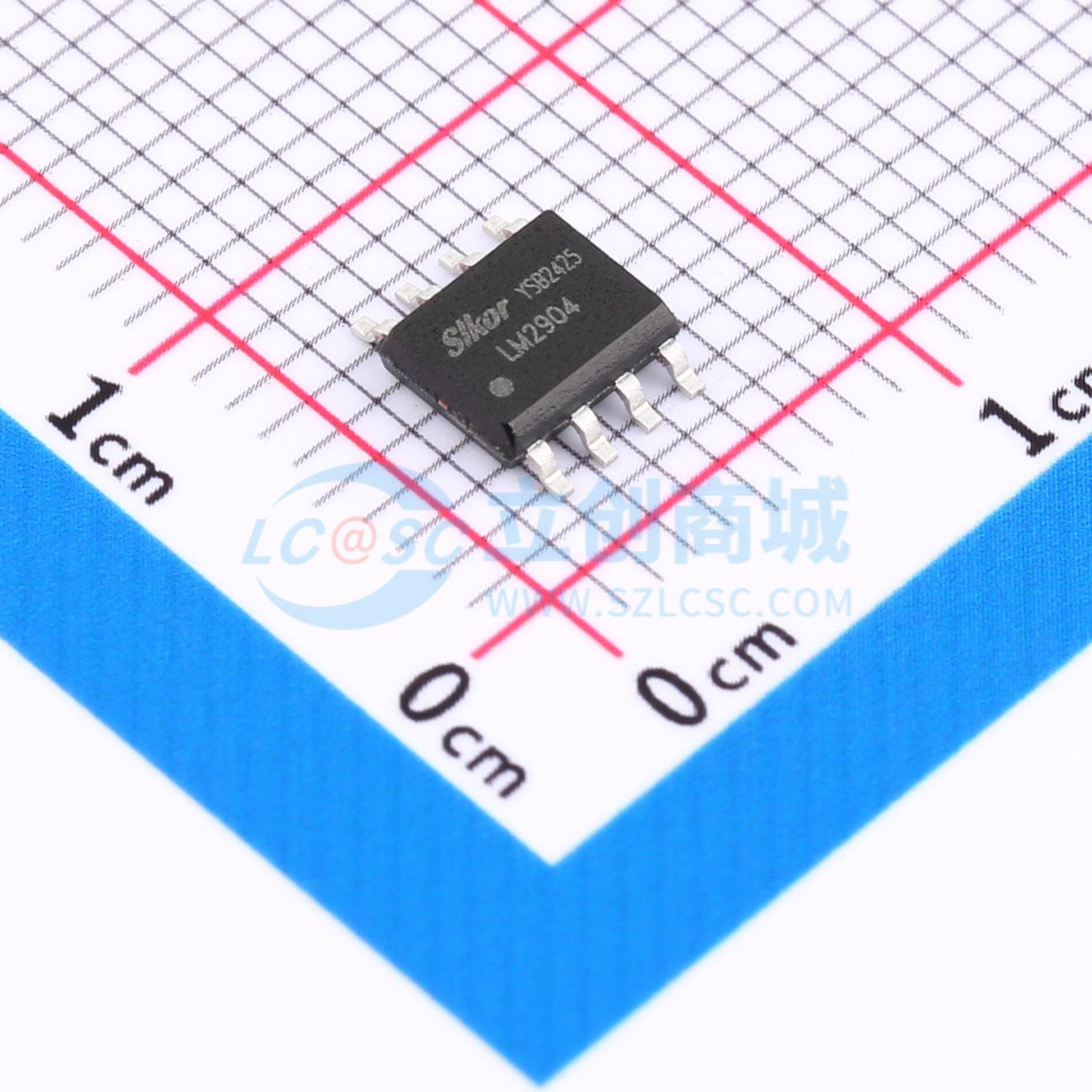

温馨提醒：图片仅供参考，商品以实物为准
LM2904
双运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VIN Min(V) -0.3 VIN Max(V) 24 GBP(MHz) 1 SR(V/us) 0.3 CMRR(dB) 65 VO(mV) 5
- 品牌名称
- Slkor(萨科微)
- 商品型号
- LM2904
- 商品编号
- C2999980
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 24V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 300nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2mA | |
| 输出电流 | 40mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 3V~20V | |
| 双电源(Vee~Vcc) | -1.5V~10V |
商品概述
LM2904 是由两个独立的高增益、内部频率补偿的运算放大器组成。适合于电源电压范围较宽的单电源工作，也适用于双电源工作，在推荐工作条件下电源的功耗电流与电源电压大小无关。应用范围包括传感放大器、音频放大器、工业控制、DC 增益部件和所有常规运算放大电路。
商品特性
- 单电源或双电源工作
- 包含两个运算放大器
- 逻辑电路匹配
- 功耗小
- 内部频率补偿
- 低输入失调电压和失调电流
- 频率范围宽
- 直流电压增益高
- 电源电压范围宽：单电源（3V~20V）；双电源(±1.5V~±10V)
- 低功耗电流，适合于电池供电
- 采用DIP8 或SOP8 封装形式
应用领域
- 传感放大器
- 音频放大器
- 工业控制
- DC 增益部件
- 常规运算放大电路
