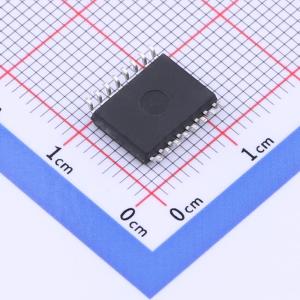

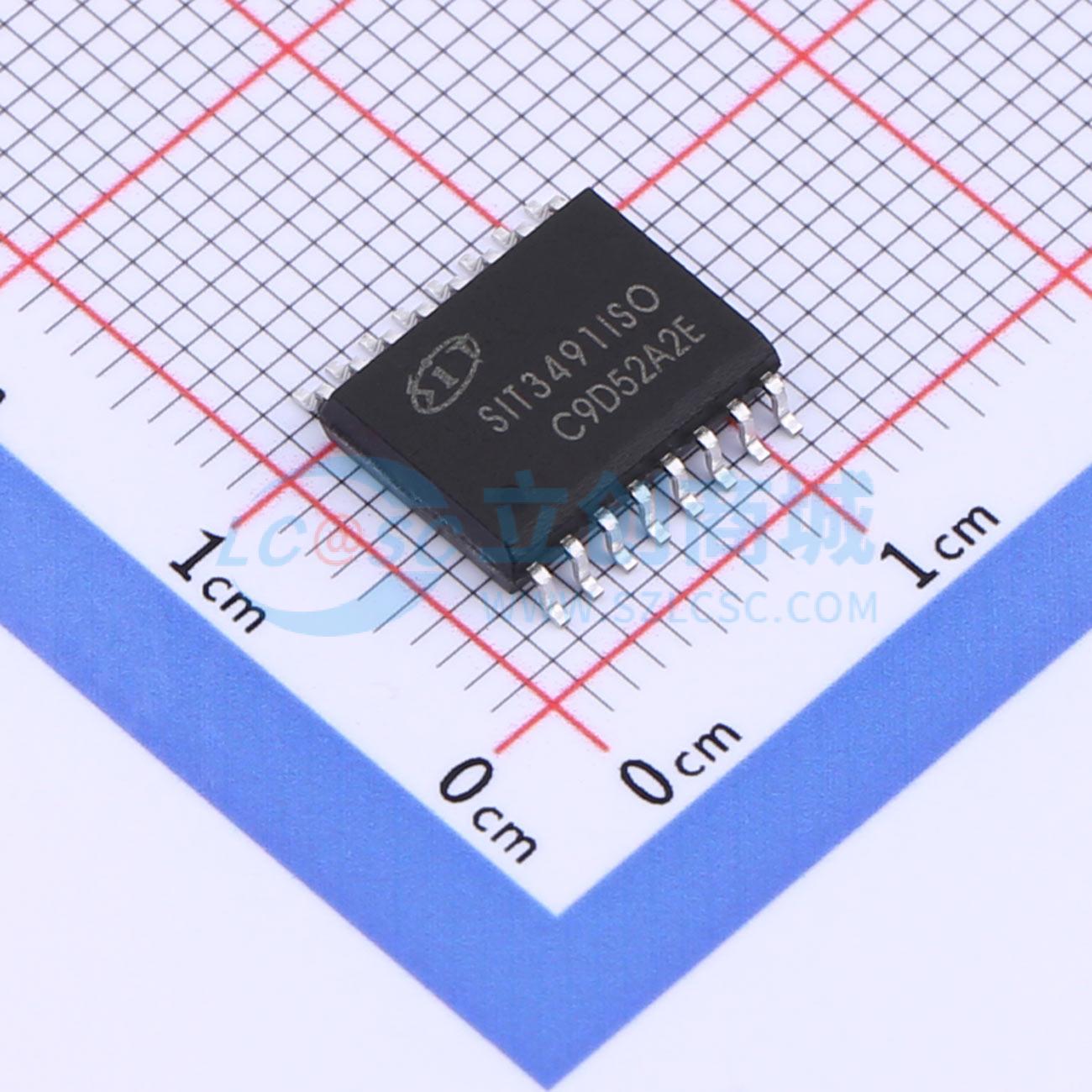

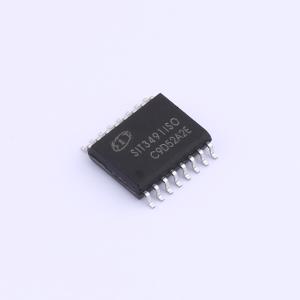

温馨提醒：图片仅供参考，商品以实物为准

SIT3491ISO

具有隔离功能，256节点，全双工RS422/RS485芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 具有隔离功能,256节点,全双工
品牌名称: SIT(芯力特)
商品型号: SIT3491ISO
商品编号: C3000002
商品封装: SOIC-16WB
包装方式: 编带
商品毛重: 0.65克(g)

商品参数

商品概述

SIT3491ISO是一款电容隔离的全双工RS-422/485收发器，总线端口ESD保护能力HBM达到15KV以上，功能完全满足EIA-422以及TIA/EIA-485标准要求的RS-422/485收发器。 SIT3491ISO包括一个驱动器和一个接收器，两者均可独立使能与关闭。当两者均禁用时，驱动器与接收器均输出高阻态。SIT3491ISO具有1/8负载，允许256个SIT3491ISO收发器并接在同一通信总线上。可实现16Mbps以上的无差错数据传输。 SIT3491ISO具备失效安全（fail-safe）、限流保护、过压保护和过热保护等功能。

商品特性

符合EIA-422以及TIA/EIA-485标准
2.5V~5.5V VCC1，4.5V~5.5V VCC2电源范围，全双工
总线端口ESD保护能力HBM达到15KV以上
1/8单位负载，允许最多256个器件连接到总线
驱动器短路输出保护，接收器开路失效保护
低功耗关断功能
在电噪声环境中的数据传输速率可达到16Mbps以上
宽温度范围：-40°C~125°C
具有较强的抗噪能力；高CMTI: ±120kV/μs (典型值)
高达5000 VRMS隔离耐压
隔离栅寿命: >40年
宽体SOIC16封装，符合RoHS标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式RS485/422收发器
	最大数据速率	16Mbps
	通讯模式	全双工
	隔离电压(Vrms)	5000
	CMTI(kV/us)	100kV/us
	驱动器数	1
	接收器数	1

	属性	参数值
	静态电流	-
	节点数	256
	静电保护	±15kV
	功能特性	失效保护电路；低功耗待机
	逻辑侧工作电压	2.5V~5.5V
	总线侧工作电压	4.5V~5.5V
	工作温度	-40℃~+125℃
