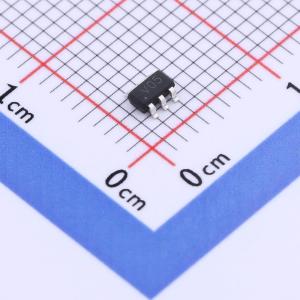

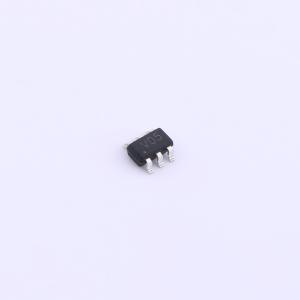

温馨提醒：图片仅供参考，商品以实物为准

SRV05-4

单向ESD 5V截止峰值浪涌电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SRV05 - 4的最大电容低至0.4pF，在高达1GHz的频率下几乎无插入损耗。这使得该器件非常适合保护高速数据线，如USB 2.0、火线、DVI和千兆以太网接口。低电容阵列配置允许用户保护四条高速数据或传输线。低电感结构可最大程度减少高电流浪涌期间的电压过冲。它们可用于满足IEC61000 - 4 - 2的ESD抗扰度要求（4级 ±15KV空气放电、±8KV接触放电）。该器件专门设计用于保护连接到高速数据和传输线的敏感组件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和雷击引起的过电压影响。
品牌名称: Slkor(萨科微)
商品型号: SRV05-4
商品编号: C2999974
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

SRV05 - 4的最大电容低至0.4pF，在高达1GHz的频率下几乎无插入损耗。这使得该器件非常适合保护高速数据线，如USB 2.0、火线、DVI和千兆以太网接口。低电容阵列配置允许用户保护四条高速数据或传输线。低电感结构可最大程度减少高电流浪涌期间的电压过冲。它们可用于满足IEC61000 - 4 - 2的ESD抗扰度要求（4级 ±15KV空气放电、±8KV接触放电）。该器件专门设计用于保护连接到高速数据和传输线的敏感组件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和雷击引起的过电压影响。

商品特性

保护四条I/O线和一条Vcc线
低电容
工作电压：5V
低泄漏电流
适用于高速接口的低电容
高达2.0GHz无插入损耗
响应时间 <1 ns
固态硅雪崩技术
符合ROHS标准

应用领域

数字视频接口（DVI）
USB 1.1/2.0/OTG
IEEE 1394火线端口
笔记本电脑和手持设备
投影电视和显示器
机顶盒
平板显示器
PCI Express

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交30单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	28V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	150W@8/20us

	属性	参数值
	击穿电压	6V
	反向电流(Ir)	1uA
	通道数	四路
	类型	ESD
	Cj-结电容	0.4pF；0.8pF
