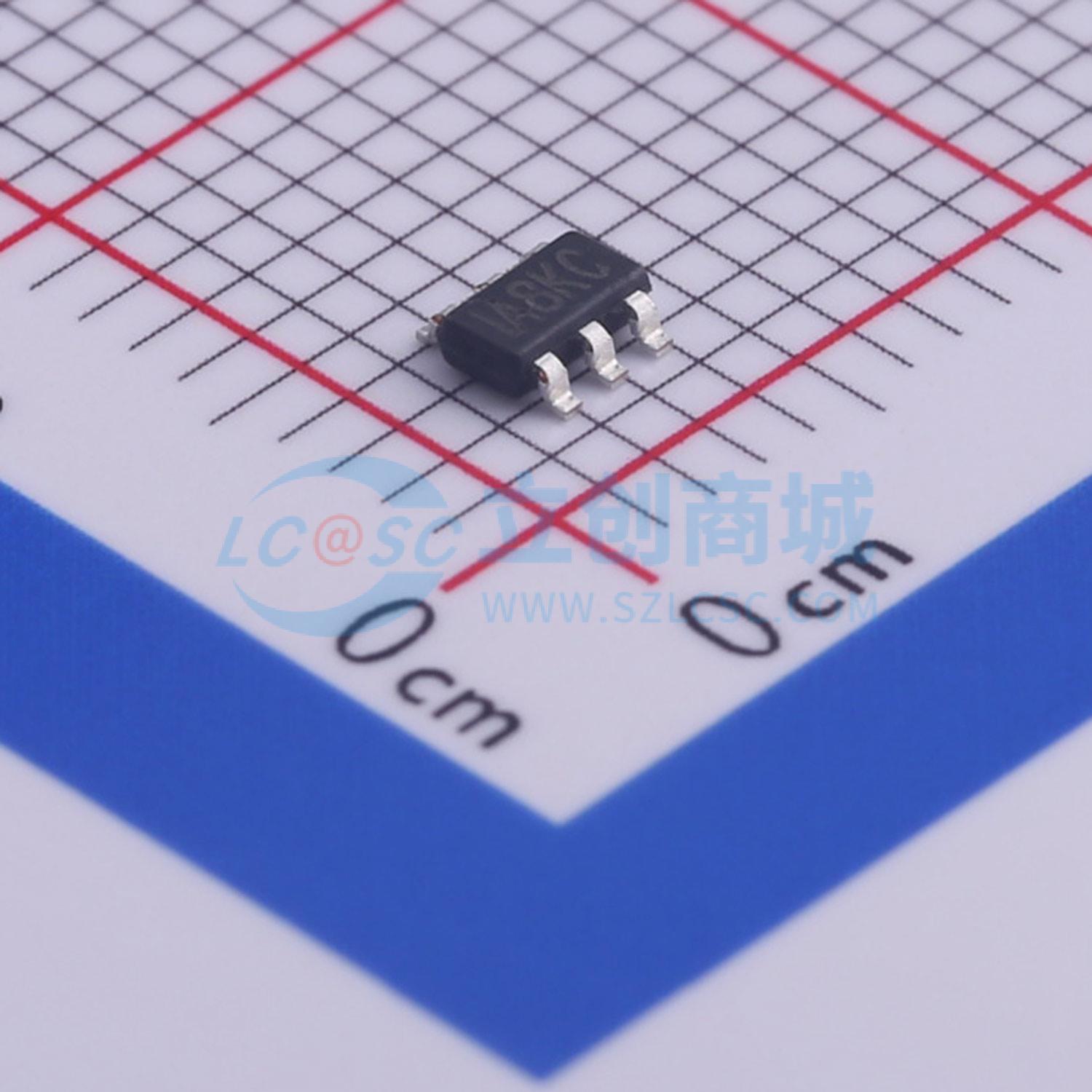

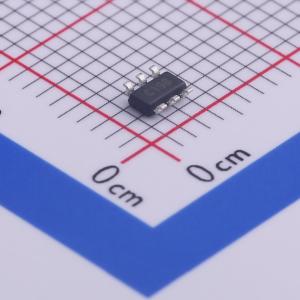

温馨提醒：图片仅供参考，商品以实物为准
MP1518DJ-LF-Z
MP1518DJ-LF-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP1518DJ-LF-Z
- 商品编号
- C33578
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.5V~6V | |
| 开关频率 | 1.3MHz | |
| 通道数 | 1 | |
| 输出电压 | 25V | |
| 输出电流 | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | 模拟；PWM | |
| 功能特性 | 过压保护(OVP)；LED开路保护；内置软启动；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
MP1518是一款升压转换器，设计用于从单节锂离子电池驱动最多6串白光LED。MP1518采用电流模式固定频率架构调节LED电流，电流通过外部电流检测电阻采样。其104mV的低反馈电压可降低功耗并提升效率。OV引脚监控输出电压，当开路导致过压情况发生时关闭转换器。 MP1518集成欠压锁定、限流和热过载保护功能，可防止输出过载时器件损坏。 MP1518提供小型6引脚TSOT23或8引脚QFN（2mm x 2mm）封装。 另有MP1518DJE可供选择，该型号开关压摆率稍慢，因此非常适合低EMI要求关键的应用场景。
商品特性
- 集成片上功率MOSFET
- 最多可驱动6串白光LED
- 效率最高可达87%
- 固定开关频率超过1MHz
- 开路关断功能
- 104mV低反馈电压
- 软启动/PWM调光
- 欠压锁定(UVLO)、热关断
- 内置限流功能
- 提供TSOT23-6和QFN8封装可选
应用领域
- 手机
- 手持电脑和个人数字助理(PDA)
- 数码相机
- 小型LCD显示屏
