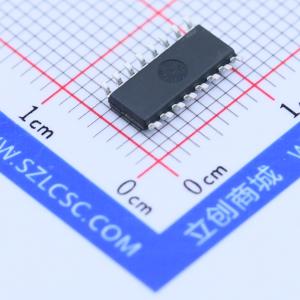

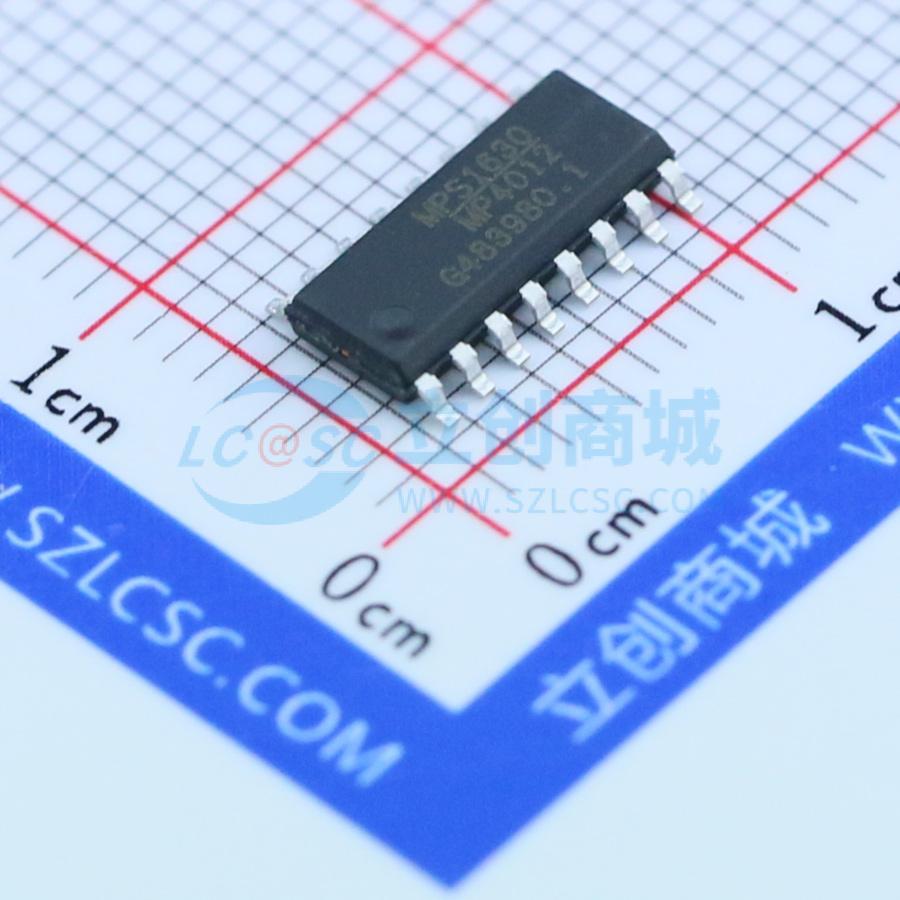

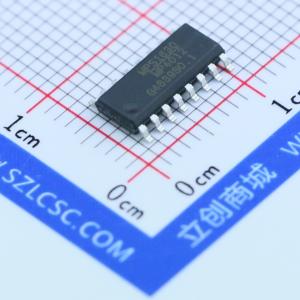

温馨提醒：图片仅供参考，商品以实物为准
MP4012DS-LF-Z
MP4012DS-LF-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款电流模式控制器，用于在8V至55V的极宽输入电压下驱动高亮度发光二极管（LED）。可用于升压、降压、降压-升压和SEPIC拓扑。通过固定频率/恒定关断时间架构驱动外部MOSFET来调节LED电流，该电流通过外部电流检测电阻测量。其反馈电压可通过外部直流偏置电压进行调节
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4012DS-LF-Z
- 商品编号
- C36555
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 8V~55V | |
| 开关频率 | 580kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 过压保护(OVP)；LED开路保护；内置软启动；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | SEPIC；升压；降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | - |
商品概述
MP4012是一款电流模式控制器，设计用于在8V~55V的极宽输入电压下驱动高亮度发光二极管（LED）。它可用于升压、降压、升降压和SEPIC拓扑结构。MP4012采用固定频率/恒定关断时间架构驱动外部MOSFET，以调节LED电流，该电流通过外部电流检测电阻进行测量。其反馈电压可通过外部直流偏置电压进行调整。MP4012可以在恒定频率工作模式或恒定关断时间模式下工作。它具有可编程斜率补偿功能，可优化控制环路调节并避免次谐波振荡。MP4012通过外部断开MOSFET实现高频PWM调光。它通过调整反馈电压实现模拟调光。MP4012具有同步功能，通过将SYNC引脚连接在一起，可使多个IC相互同步。MP4012具备欠压锁定、过压保护、开路和短路打嗝模式保护、过载保护和热保护功能，以防止在故障情况下受损。MP4012采用16引脚SOIC封装。
商品特性
- 恒流白光LED控制器
- 8V~55V输入电压
- 恒定频率模式或恒定关断时间模式
- 可编程开关频率或关断时间
- 电流检测前沿消隐
- 高频PWM调光和模拟调光
- 关断模式下输出与输入断开
- 同步功能
- 可编程过压保护
- 开路负载打嗝模式保护
- 短路负载打嗝模式保护
- 可编程电流限制
- 欠压锁定、热关断
- 软启动
- 采用16引脚SOIC封装
应用领域
- LCD背光应用
- DC/DC LED控制器应用
- 通用照明
- 工业照明
- 汽车/装饰性LED照明
