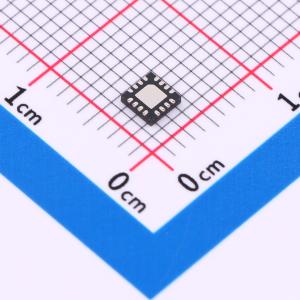

温馨提醒：图片仅供参考，商品以实物为准
TPS389006004RTERQ1
多通道过压和欠压I²C可编程电压监控器和监测器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3mmx3mm QFN封装 通过I²C可调的毛刺抑制 用户可通过I²C调节电压阈值电平，专为安全应用设计 低电平有效开漏NIRQ输出 内置8位ADC，可提供实时电压读数 循环冗余校验 (CRC) 数据包错误检查 (PEC) 时序和故障记录 用于电源轨标记的同步功能 连接多通道序列发生器以实现时序控制功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS389006004RTERQ1
- 商品编号
- C32712893
- 商品封装
- WQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 2.5V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 受监控电压数 | 6 |
| 属性 | 参数值 | |
|---|---|---|
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 15ms | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 静态电流(Iq) | 200uA |
商品概述
- 3mm×3mm QFN封装
- 通过I²C可调的毛刺抑制
- 用户可通过I²C调节电压阈值电平，专为安全应用设计
- 低电平有效开漏NIRQ输出
- 内置8位ADC，可提供实时电压读数
- 循环冗余校验 (CRC)
- 数据包错误检查 (PEC)
- 时序和故障记录
- 用于电源轨标记的同步功能
- 连接多通道序列发生器以实现时序控制功能
商品特性
- 符合ASIL-D功能安全标准
- 适用于功能安全应用的开发
- 可帮助进行ISO 26262系统设计的文档
- 系统可满足ASIL D级要求
- 硬件可满足ASIL D要求
- 具有符合AEC-Q100标准的下列特性：器件温度等级1: -40°C至+125°C
- 监控先进的SOC
- ±6mV阈值精度（-40°C至+125°C）
- 输入电压范围：2.5V至5.5V
- 欠压锁定 (UVLO): 2.48V
- 低待机静态电流：200μA
- 6通道，具有2个遥感引脚
- 固定窗口阈值电平
- 5mV阶跃（0.2V至1.475V）
- 20mV阶跃（0.8V至5.5V）
- 微型解决方案和最低元件成本
应用领域
- 高级驾驶辅助系统 (ADAS)
- 传感器融合
