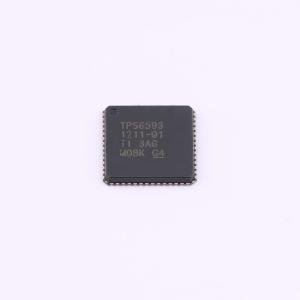

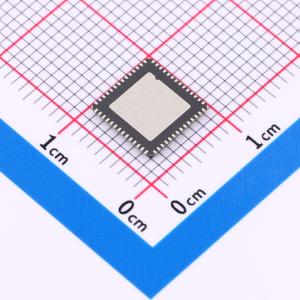

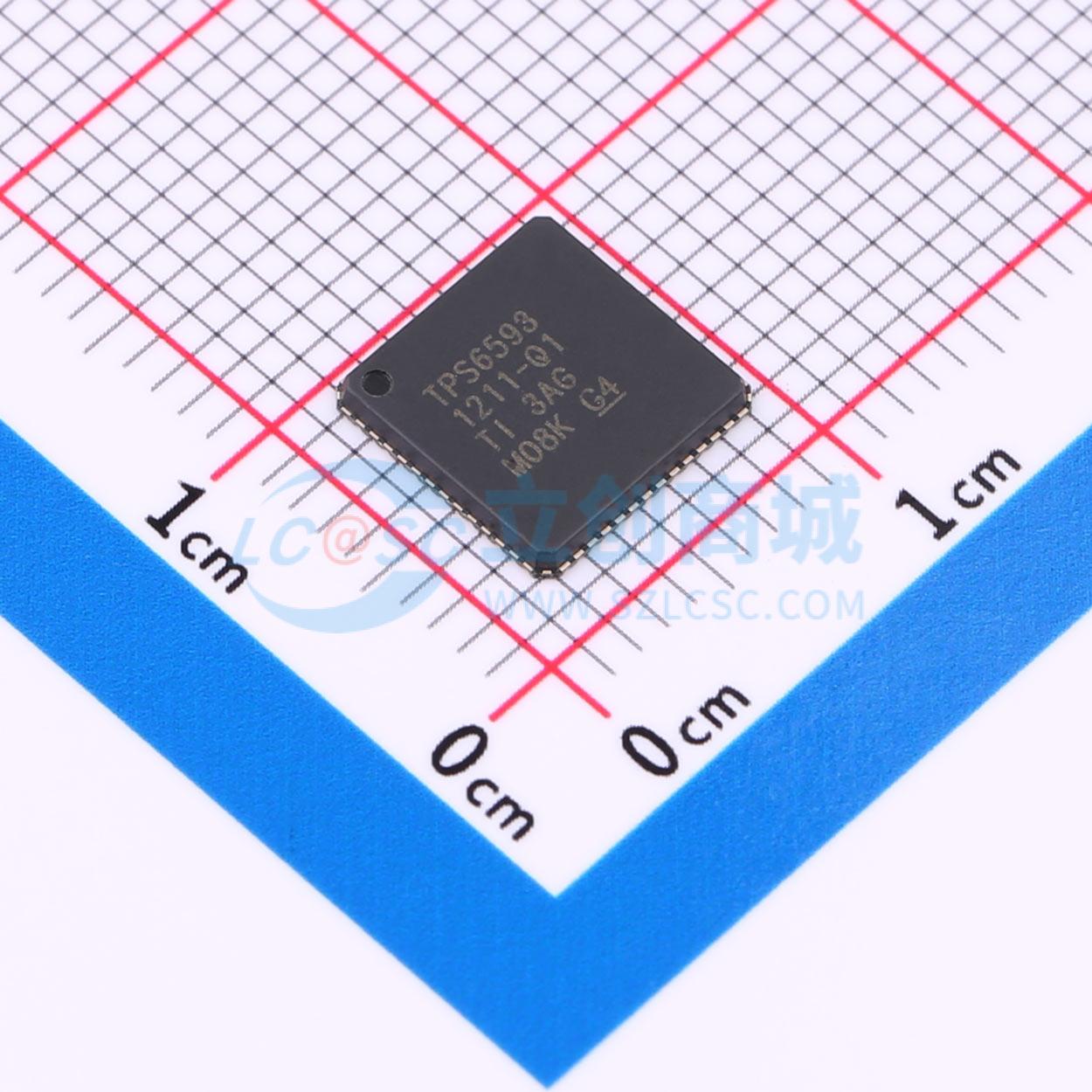

TPS65931211RWERQ1
TPS65931211RWERQ1
- 描述
- 是一款适合汽车应用的4通道、超低功耗、中级抖动时钟发生器，可生成五个在各种驱动器模式之间可选的独立时钟输出，输入源可以是单端或差分输入时钟源，也可以是晶体。具有一个分数NPLL，可在任何输入频率下合成不相关的基础频率。只能在回退模式下通过I²C接口配置。无串行接口时，可以在引脚模式下将GPIO引脚用于对产品进行独特配置
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS65931211RWERQ1
- 商品编号
- C32712894
- 商品封装
- VQFNP-56-EP(8x8)
- 包装方式
- 编带
- 商品毛重
- 0.224克(g)
商品参数
参数完善中
商品概述
TPS6593-Q1 器件提供四个灵活的多相可配置降压稳压器（每相的输出电流为 3.5A），以及一个具有 2A 输出电流的额外降压稳压器。 所有降压稳压器均可与内部 2.2MHz 或 4.4MHz 时钟信号或外部 1MHz、2MHz 或 4MHz 时钟信号同步。为改善 EMC 性能，可对同步的降压开关时钟信号进行集成式扩频调制。此时钟信号也可通过 GPIO 输出引脚供外部器件使用。该器件提供四个 LDO：其中三个可配置为负载开关，具有 500mA 电流；另一个具有 300mA 电流和低噪声性能。 非易失性存储器 (NVM) 用于控制默认的电源序列以及诸如输出电压和 GPIO 配置等默认配置。NVM 经过预先编程，无需外部编程即可启动。器件的寄存器映射中存储的大多数静态默认配置可通过 SPI 或 I2C 接口进行更改，从而根据多种不同系统需求配置器件。NVM 还具备位完整性错误检测功能 (CRC)，可在检测到错误时停止上电序列，防止系统在未知状态下启动。 TPS6593-Q1 包含 32kHz 晶体振荡器，为集成式 RTC 模块提供精确的 32kHz 时钟。备用电池管理功能可在主电源发生功率损耗时，利用纽扣电池或超级电容为晶体振荡器和实时时钟 (RTC) 模块供电。 TPS6593-Q1 器件包括保护和诊断机制，例如输入电源上的电压监测、所有降压和 LDO 稳压器输出上的电压监测、寄存器和接口 CRC、电流限制、短路保护、热预警和过热关断。该器件还包括可监测 MCU 软件锁定情况的 Q&A 或触发模式看门狗，以及可监控随附 SoC 或 MCU 所产生错误信号且具有故障注入选项的两个错误信号监测(ESM) 输入。 TPS6593-Q1 可通过中断处理程序向处理器报告这些事件，以便 MCU 采取相关措施进行响应。
商品特性
- 符合 AEC-Q100 标准：
- 器件的输入电源电压范围为 3V 至 5.5V
- 器件温度等级 1: -40°C 至 +125°C 环境工作温度范围
- 器件 HBM 分类等级 2
- 器件 CDM 分类等级 C4A
- 符合功能安全标准：
- 专为功能安全应用开发
- 在产品发布时将会提供有助于 ISO26262 和 IEC61508 系统设计的文档
- 系统功能符合 ASIL-D 和 SIL-3 要求
- 硬件完整性达到 ASIL-B 和 SIL-2 标准
- 输入电源电压监测所有输出电源轨上的欠压/过压监测和过流监测
- 具有可选触发/Q&A 模式的看门狗
- 具有可选级别/PWM 模式的两个错误信号监测(ESM)
- 具有高温警告和热关断功能的温度监测
- 对内部配置寄存器和非易失性存储器 (NVM) 的位完整性 (CRC) 错误检测
- 低功耗：
- 2μA 典型关断电流
- 仅备用电源模式下的典型值为 7μA
- 低功耗待机模式下的典型值为 20μA
- 五个开关模式电源降压稳压器：
- 输出电压范围：0.3V 至 3.34V（电压阶跃为 5mV、10mV 或 20mV）
- 输出电流：其中一个是 4A，另外三个是 3.5A，还有一个是 2A
- 四个降压稳压器的灵活多相功能：单轨的输出电流高达 14A
- 短路和过流保护
- 内部软启动可限制浪涌电流
- 开关频率为 2.2MHz/4.4MHz
- 可与外部时钟输入同步
- 三个具有可配置旁路模式的低压降 (LDO) 线性稳压器：
- 线性稳压模式下的输出电压范围：0.6V 至 3.3V（电压阶跃为 50mV）
- 旁路模式下的输出电压范围：1.7V 至 3.3V
- 500mA 输出电流，具有短路和过流保护
- 一个具有低噪声的低压降 (LDO) 线性稳压器：
- 输出电压范围：1.2V 至 3.3V（电压阶跃为 25mV）
- 300mA 输出电流，具有短路和过流保护
- 非易失性存储器 (NVM) 中的可配置电源序列控制：
- 可配置的电源状态间上电和断电序列
- 电源序列中可包括数字输出信号
- 数字输入信号可用于触发电源序列转换
- 可配置的安全相关错误处理
- 32kHz 晶体振荡器，可输出缓冲式 32kHz 时钟输出
- 具有警报和定期唤醒机制的实时时钟 (RTC)
- 具有一个 SPI 或两个 I2C 控制接口，且第二个 I2C 接口专用于 Q&A 看门狗通信
- 封装选项：8mm × 8mm 56 引脚 VQFNP，间距为 0.5mm
应用领域
- 汽车信息娱乐系统与数字仪表组、导航系统、远程信息处理、车身电子装置与照明
- 高级驾驶辅助系统 (ADAS)
- 工业控制和自动化
