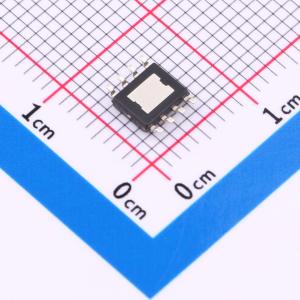

LMR38010FSQDDARQ1

40uA静态电流的4.2V至80V、1A汽车类同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR38010-Q1是一款同步降压转换器,适用于汽车应用,具有40uA的静态电流,输入电压范围为4.2V至80V,最大输出电流为1A。它符合AEC-Q100标准,工作温度范围为-40°C至+125°C。
品牌名称: TI(德州仪器)
商品型号: LMR38010FSQDDARQ1
商品编号: C32712895
商品封装: SOPowerPAD-8-EP
包装方式: 编带
商品毛重: 0.109克(g)

商品参数

商品概述

符合面向汽车应用的 AEC - Q100 标准– 温度等级 1: -40°C 至 +125°C ，TA 功能安全型可提供用于功能安全系统设计的文档专用于条件严苛的汽车应用输入电压范围为 4.2V 至 80V 1A 持续输出电流 40μA 超低工作静态电流 VIN 和 GND 引脚之间的距离大于 1.5mm 200kHz 至 2.2MHz 可调节开关频率与外部时钟频率同步展频可降低 EMI 97% 最大占空比支持带预偏置输出的启动室温下 ±1.0% 容差电压基准精密使能端器件易于使用，具有集成补偿网络，可实现较少的 BOM 数量集成同步整流采用 PowerPAD 集成电路封装的 8 引脚 HSOICPFM 和强制 PWM (FPWM) 选项提供 2A LMR38020 - Q1 使用 LMR38010 - Q1 并借助 WEBENCH PowerDesigner 创建定制设计

商品特性

符合面向汽车应用的 AEC - Q100 标准，温度等级 1: -40°C 至 +125°C ，TA
输入电压范围为 4.2V 至 80V
1A 持续输出电流
40μA 超低工作静态电流
VIN 和 GND 引脚之间的距离大于 1.5mm
200kHz 至 2.2MHz 可调节开关频率
与外部时钟频率同步展频可降低 EMI
97% 最大占空比支持带预偏置输出的启动
室温下 ±1.0% 容差电压基准
精密使能端
器件易于使用，具有集成补偿网络，可实现较少的 BOM 数量
集成同步整流
采用 PowerPAD 集成电路封装的 8 引脚
HSOICPFM 和强制 PWM (FPWM) 选项

应用领域

汽车逆变器和电机控制
汽车直流/直流转换器
汽车电池管理系统
汽车类 48V 轻混合动力 ECU 辅助电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~80V
	输出电压	1V~75V
	输出电流	1A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
