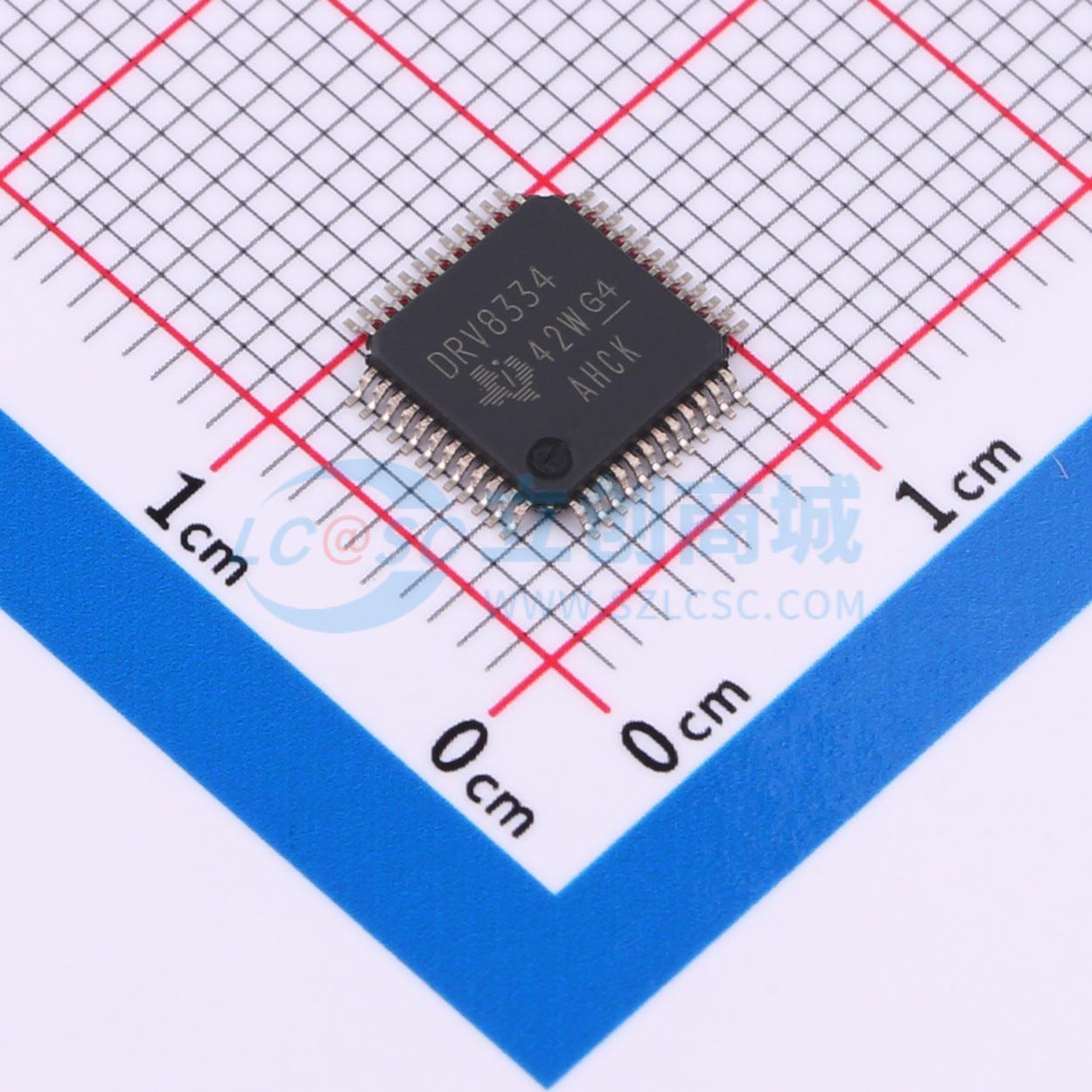

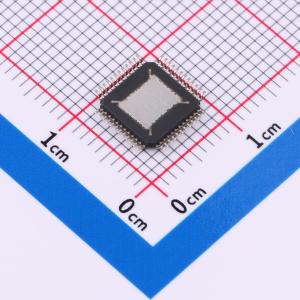

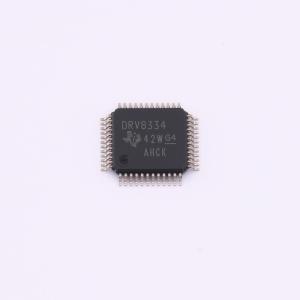

温馨提醒：图片仅供参考，商品以实物为准
DRV8334PHPR
具有精确电流检测和高级监控功能的三相智能栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8334 是一款集成式智能栅极驱动器，适用于三相 BLDC 应用。此器件具有三个半桥栅极驱动器，每个驱动器都能够驱动高侧和低侧 N 沟道功率 MOSFET。DRV8334 使用集成式自举二极管和 GVDD 电荷泵生成合适的栅极驱动电压。此智能栅极驱动架构支持 0.7mA 至 1A（拉电流）和 2A（灌电流）的可配置峰值栅极驱动电流。DRV8334 可以采用单电源运行，并具有 4.5V 至 60V 宽输入电压范围。涓流电荷泵支持栅极驱动器实现 100% PWM 占空比控制，并提供外部开关的过驱栅极驱动电压。DRV8334 提供低侧电流检测放大器，用于支持基于电阻器的低侧电流检测。放大器的低失调电压使系统能够实现精密的电机电流测量。DRV8334 集成了各种诊断和保护特性，可实现稳健的电机驱动系统设计，还有助于消除对外部元件的需求。该器件具有高度可配置特性，能够无缝集成到各种系统设计中。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8334PHPR
- 商品编号
- C32712900
- 商品封装
- HTQFP-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相；半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~60V | |
| 传播延迟 tpLH | 55ns | |
| 传播延迟 tpHL | 55ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；过热保护(OPT)；过压保护(OVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 16uA |
商品概述
DRV8334 是一款集成式智能栅极驱动器，适用于三相 BLDC 应用。此器件具有三个半桥栅极驱动器，每个驱动器都能够驱动高侧和低侧 N 沟道功率 MOSFET。DRV8334 使用集成式自举二极管和 GVDD 电荷泵生成合适的栅极驱动电压。此智能栅极驱动架构支持 0.7mA 至 1A（拉电流）和 2A（灌电流）的可配置峰值栅极驱动电流。DRV8334 可以采用单电源运行，并具有 4.5V 至 60V 宽输入电压范围。涓流电荷泵支持栅极驱动器实现 100% PWM 占空比控制，并提供外部开关的过驱栅极驱动电压。DRV8334 提供低侧电流检测放大器，用于支持基于电阻器的低侧电流检测。放大器的低失调电压使系统能够实现精密的电机电流测量。DRV8334 集成了各种诊断和保护特性，可实现稳健的电机驱动系统设计，还有助于消除对外部元件的需求。该器件具有高度可配置特性，能够无缝集成到各种系统设计中。
商品特性
- 驱动六个 N 沟道 MOSFET (NMOS)
- 4.5V 至 60V 宽工作电压范围
- 适用于高侧栅极驱动器的自举架构
- 强大的 GVDD 电荷泵可支持高达 50mA 的平均栅极开关电流，能够以 20kHz 的频率驱动 400nC MOSFET
- 涓流电荷泵可支持 100% PWM 占空比，并可生成过驱电源以驱动外部切断或反极性保护电路
- 高达 1000/2000mA（拉电流/灌电流）的 45 级可配置峰值栅极驱动电流
- 三步驱动电流配置可优化充电/放电周期并尽可能减少死区时间
- 基于栅源电压监控的闭环自动死区时间插入
- 可配置的软关断可在过流关断期间更大限度地降低电感电压尖峰
- 在整个温度范围内具有低于 1mV 的低输入失调电压
- 9 级可调增益
- 基于 SPI 的详细配置和诊断
- DRVOFF 引脚可独立禁用驱动器
- 高压唤醒引脚 (nSLEEP)
- 6x、3x、1x 和独立的 PWM 模式支持 3.3V 和 5V 逻辑输入
- 集成式保护功能
应用领域
- 电池和电源电压监测器
- 相位反馈比较器
- MOSFET VDS 和 Rsense 过电流监测器
- MOSFET VGS 栅极故障监测器
- 器件热警告和热关断故障状态指示引脚
- 电器、无线园艺和电动工具、割草机
- 无刷直流 (BLDC) 电机模块和 PMSM
- 风扇、泵和伺服驱动器
- 电动自行车、电动踏板车和电动汽车
- 无线真空吸尘器
- 无人机、工业和物流机器人以及遥控玩具
